हाई-करंट पावर आइसोलेशन के लिए 200-4000A चाकू स्विच एक महत्वपूर्ण विकल्प क्यों है?

अमूर्त:औद्योगिक वितरण, ऊर्जा भंडारण, फोटोवोल्टिक सिस्टम, जनरेटर स्थापना और अन्य उच्च-वर्तमान विद्युत अनुप्रयोगों में विश्वसनीय अलगाव आवश्यक है।200-4000A चाकू स्विचसेसौत्याकम-वोल्टेज बिजली प्रणालियों के लिए भरोसेमंद स्विचिंग और दृश्य-ब्रेक अलगाव प्रदान करने के लिए डिज़ाइन किया गया है। मजबूत निर्माण, विभिन्न वर्तमान रेटिंग के लिए ब्लेड कॉन्फ़िगरेशन, टिन-प्लेटेड प्रवाहकीय घटकों और जीबी/टी 14048.3 और आईईसी/ईएन 60947-3 के अनुपालन के साथ, इस प्रकार का चाकू स्विच रखरखाव को सरल बनाने और परिचालन सुरक्षा में सुधार करते हुए विद्युत अलगाव आवश्यकताओं की मांग का समर्थन कर सकता है।

विषयसूची

• 200-4000A चाकू स्विच क्या है?
• हाई-करंट आइसोलेशन क्यों महत्वपूर्ण है?
• 200-4000A चाकू स्विच की मुख्य विशेषताएं क्या हैं?
• मुख्य विशिष्टताएँ और विन्यास क्या हैं?
• 200-4000A चाकू स्विच का उपयोग कहाँ किया जा सकता है?
• आपको सही चाकू स्विच का चयन कैसे करना चाहिए?
• आप स्थापना और रखरखाव की विश्वसनीयता कैसे सुधार सकते हैं?
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष

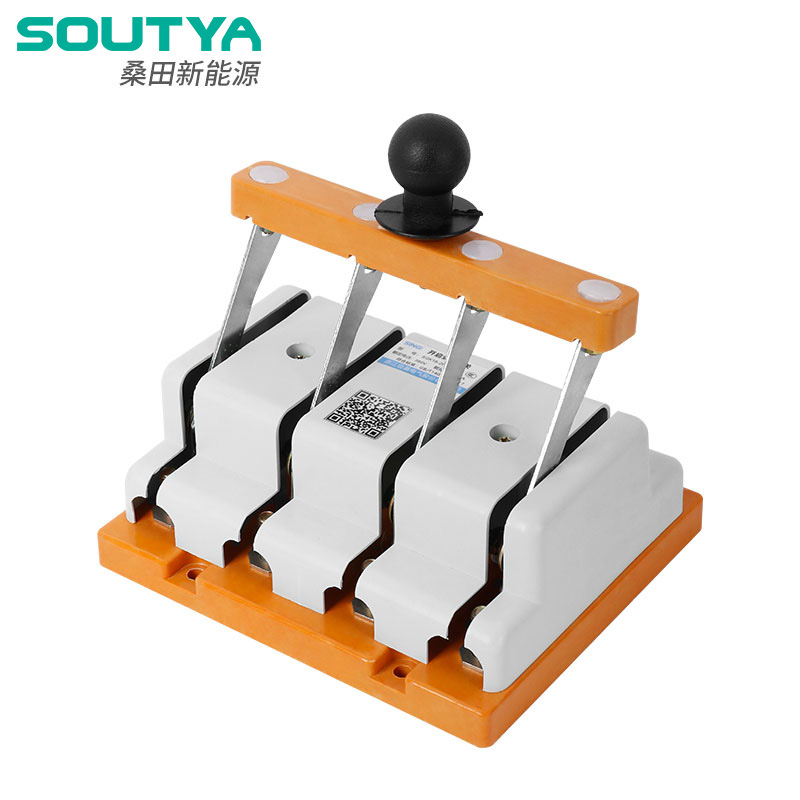

200-4000A चाकू स्विच क्या है?

A 200-4000A चाकू स्विचनिम्न-वोल्टेज विद्युत वितरण प्रणालियों के लिए एक उच्च-वर्तमान स्विचिंग और आइसोलेशन डिवाइस है। मुख्य रूप से लगातार संचालन के लिए डिज़ाइन किए गए पारंपरिक नियंत्रण स्विच के विपरीत, एक चाकू स्विच खोले जाने पर प्रवाहकीय घटकों के बीच एक स्पष्ट भौतिक अलगाव प्रदान करता है। यह दृश्य अलगाव विद्युत निरीक्षण, सर्विसिंग, रखरखाव और लॉकआउट/टैगआउट प्रक्रियाओं के दौरान विशेष रूप से मूल्यवान हो सकता है।

साउथ्या द्वारा आपूर्ति की गई SYK18 श्रृंखला उच्च-वर्तमान अनुप्रयोगों को कवर करती है और इसे वितरण बक्से, नियंत्रण पैनल, मुख्य डिस्कनेक्ट स्थिति, ऊर्जा-भंडारण प्रणाली, फोटोवोल्टिक उपकरण, बस अनुभाग और जनरेटर-संबंधित प्रतिष्ठानों में उपयोग के लिए डिज़ाइन किया गया है। निर्माता के प्रकाशित विनिर्देश GB/T 14048.3 और IEC/EN 60947-3 को लागू मानकों के रूप में पहचानते हैं।

खरीद टीमों के लिए, इस उत्पाद का मुख्य मूल्य केवल इसकी उच्च वर्तमान रेटिंग नहीं है। स्विच एक सीधी यांत्रिक संरचना और दृश्य-ब्रेक अलगाव के साथ वर्तमान-वहन क्षमता को जोड़ता है, जो इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां रखरखाव कर्मियों को स्पष्ट रूप से पहचाने जाने योग्य अलगाव बिंदु की आवश्यकता होती है।

हाई-करंट आइसोलेशन क्यों महत्वपूर्ण है?

जैसे-जैसे विद्युत प्रणालियाँ बड़ी होती जाती हैं, गलत अलगाव प्रक्रिया के परिणाम भी अधिक गंभीर होते जाते हैं। औद्योगिक सुविधाएं, बैटरी ऊर्जा-भंडारण प्रणाली, पीवी इंस्टॉलेशन और जनरेटर सिस्टम में पर्याप्त ऑपरेटिंग धाराएं शामिल हो सकती हैं। एक उचित रूप से चयनित अलगाव उपकरण रखरखाव कार्य शुरू होने से पहले एक नियंत्रित पृथक्करण बिंदु स्थापित करने में मदद करता है।

एक उच्च-वर्तमान चाकू स्विच कई व्यावहारिक लाभ प्रदान कर सकता है:

• स्पष्ट अलगाव:भौतिक ब्लेड स्थिति आसानी से पहचानने योग्य खुली स्थिति प्रदान करती है।
• रखरखाव सहायता:एक समर्पित डिस्कनेक्ट बिंदु नियोजित सेवा प्रक्रियाओं को सरल बना सकता है।
• उच्च-वर्तमान अनुकूलता:स्थापना की वर्तमान आवश्यकताओं के अनुसार मॉडल का चयन किया जा सकता है।
• यांत्रिक सरलता:बुनियादी संचालन तंत्र जटिल इलेक्ट्रॉनिक नियंत्रण प्रणालियों पर निर्भरता को कम कर सकता है।
• सिस्टम एकीकरण:चाकू स्विच को वितरण कैबिनेट, बसबार सिस्टम, ईएसएस उपकरण और जनरेटर अनुप्रयोगों में शामिल किया जा सकता है।

उदाहरण के लिए, सौत्या 0.4 केवी ऊर्जा-भंडारण कैबिनेट में अनुप्रयोगों का वर्णन करता है जहां पीसीएस शटडाउन के बाद एक दृश्य अलगाव अंतर बनाने के लिए मुख्य ब्रेकर के बाद स्विच स्थापित किया जा सकता है।

200-4000A चाकू स्विच की मुख्य विशेषताएं क्या हैं?

उच्च-वर्तमान चाकू स्विच का प्रदर्शन उसके नाममात्र एम्परेज से अधिक पर निर्भर करता है। संपर्क संरचना, दबाव, प्रवाहकीय सामग्री, यांत्रिक विन्यास और स्थापना की स्थिति सभी दीर्घकालिक विश्वसनीयता को प्रभावित करते हैं।

1. विभिन्न ब्लेड विन्यास

सौत्या की उत्पाद जानकारी के अनुसार, 200A और 400A संस्करण एकल ब्लेड का उपयोग करते हैं, जबकि 600A, 1000A और 1500A संस्करण दोहरे ब्लेड का उपयोग करते हैं। यह कॉन्फ़िगरेशन प्रवाहकीय संरचना को विभिन्न वर्तमान स्तरों और यांत्रिक आवश्यकताओं के अनुकूल बनाने की अनुमति देता है।

2. बढ़ा हुआ संपर्क दबाव

संपर्क दबाव बनाए रखने में मदद के लिए ब्लेड के दोनों किनारों पर लीफ स्प्रिंग लगाए गए हैं। स्थिर संपर्क दबाव महत्वपूर्ण है क्योंकि खराब संपर्क प्रतिरोध बढ़ा सकता है, गर्मी उत्पन्न कर सकता है और विद्युत विश्वसनीयता कम कर सकता है।

3. टिन-प्लेटेड प्रवाहकीय घटक

ब्लेड, कनेक्टिंग प्लेट और संपर्क टिन-प्लेटेड हैं। इस सतह उपचार का उद्देश्य सतह की सुरक्षा और तार कनेक्शन के संपर्क प्रदर्शन में सुधार करना है, जो विशेष रूप से मांग वाले विद्युत वातावरण में प्रासंगिक है।

4. दृश्य-विच्छेद अलगाव

चाकू स्विच के सबसे व्यावहारिक लाभों में से एक यह दृष्टि से पुष्टि करने की क्षमता है कि प्रवाहकीय पथ अलग हो गया है। यह सुविधा विशेष रूप से उपयोगी है जहां रखरखाव कर्मियों को अलगाव के स्पष्ट भौतिक संकेत की आवश्यकता होती है।

5. उच्च-वर्तमान डिज़ाइन लचीलापन

बड़े इंस्टॉलेशन के लिए, वर्तमान रेटिंग हजारों एम्पीयर तक बढ़ सकती है। यह उत्पाद श्रेणी को उच्च क्षमता वाले बसबार सिस्टम, बड़े ऊर्जा-भंडारण उपकरण, उपयोगिता बुनियादी ढांचे और जनरेटर अनुप्रयोगों के लिए प्रासंगिक बनाता है।

मुख्य विशिष्टताएँ और विन्यास क्या हैं?

मूल्यांकन करते समय ए200-4000A चाकू स्विच, खरीदारों को केवल अधिकतम वर्तमान संख्या के आधार पर मॉडल का चयन करने के बजाय विद्युत रेटिंग, ब्लेड व्यवस्था, इच्छित अनुप्रयोग, स्थापना स्थिति और लागू मानकों की तुलना करनी चाहिए।

चूँकि प्रकाशित उत्पाद पृष्ठ 4000ए तक की प्रत्येक रेटिंग के लिए प्रत्येक विस्तृत विद्युत पैरामीटर प्रदान नहीं करता है, इसलिए खरीदारों को उत्पादन ऑर्डर देने से पहले आवश्यक करंट, वोल्टेज, पोल व्यवस्था, स्थापना विधि और एप्लिकेशन के लिए सटीक तकनीकी डेटाशीट का अनुरोध करना चाहिए।

200-4000A चाकू स्विच का उपयोग कहाँ किया जा सकता है?

व्यापक वर्तमान रेंज इस प्रकार के स्विच को कई उच्च-वर्तमान विद्युत अनुप्रयोगों के लिए उपयुक्त बनाती है। सौत्या विशेष रूप से कई प्रतिनिधि परिदृश्यों की पहचान करता है।

औद्योगिक ऊर्जा भंडारण प्रणालियाँ

औद्योगिक ईएसएस कैबिनेट में, चाकू स्विच मुख्य ब्रेकर के बाद दृश्य-ब्रेक अलगाव बिंदु के रूप में काम कर सकता है। यह तकनीशियनों को रखरखाव के दौरान स्पष्ट रूप से पहचाने जाने योग्य पृथक्करण बिंदु स्थापित करने की अनुमति देता है।

लो-वोल्टेज बस अनुभाग अलगाव

2000ए, 2500ए और 3150ए जैसे बड़े-वर्तमान संस्करणों का उपयोग बस-टाई अलगाव अनुप्रयोगों के लिए किया जा सकता है। सौत्या इन कॉन्फ़िगरेशनों को कम-वोल्टेज बस-सेक्शन अनुप्रयोगों के लिए उपयुक्त बताता है जहां यांत्रिक अलगाव महत्वपूर्ण है।

पीवी कंबाइनर बॉक्स अनुप्रयोग

फोटोवोल्टिक प्रणालियों में डीसी अलगाव के लिए अनुकूलित कॉन्फ़िगरेशन का उपयोग किया जा सकता है। हालाँकि, जब पीवी वातावरण में उपयोग किया जाता है, तो स्विच को सिस्टम वोल्टेज, डीसी स्विचिंग आवश्यकताओं, आर्क विशेषताओं और लागू मानकों के लिए विशेष रूप से चुना जाना चाहिए।

जनरेटर और उपयोगिता अलगाव

जनरेटर अनुप्रयोगों में चाकू स्विच को स्वचालित स्थानांतरण स्विच उपकरण के अपस्ट्रीम में भी रखा जा सकता है। एक भौतिक अलगाव बिंदु रखरखाव कार्यों के दौरान अनपेक्षित बैकफ़ीड को रोकने में मदद कर सकता है। सौत्या एक एप्लिकेशन उदाहरण के रूप में जनरेटर सिस्टम के लिए 3150A कॉन्फ़िगरेशन की पहचान करता है।

आपको सही चाकू स्विच का चयन कैसे करना चाहिए?

इंजीनियरिंग और क्रय टीमों के लिए, सही मॉडल का चयन करने के लिए सिस्टम-स्तरीय मूल्यांकन की आवश्यकता होती है। निम्नलिखित कारकों पर विचार करें:

1. वर्तमान मूल्यांकित:निरंतर परिचालन वर्तमान और आवश्यक डिज़ाइन मार्जिन निर्धारित करें।
2. एसी या डीसी अनुप्रयोग:पुष्टि करें कि क्या चयनित कॉन्फ़िगरेशन इच्छित वर्तमान प्रकार और वोल्टेज के लिए विशेष रूप से उपयुक्त है।
3. वेल्टेज रेटिंग:वास्तविक सिस्टम वोल्टेज के साथ संगतता सत्यापित करें।
4. शॉर्ट-सर्किट झेलने की आवश्यकताएँ:संभावित दोष धारा और आवश्यक झेलने की अवधि का मूल्यांकन करें।
5. ब्लेड विन्यास:पुष्टि करें कि एकल या दोहरे ब्लेड की व्यवस्था उपयुक्त है या नहीं।
6. स्थापना आयाम:कैबिनेट स्थान, बसबार व्यवस्था, टर्मिनल और परिचालन पहुंच की जाँच करें।
7. परिचालन विधि:हैंडल लोकेशन, फ्रंट ऑपरेशन, इंटरलॉकिंग और लॉकआउट/टैगआउट आवश्यकताओं पर विचार करें।
8. मानक और प्रमाणीकरण:गंतव्य बाज़ार और परियोजना के लिए आवश्यक मानकों के अनुपालन की पुष्टि करें।

चाकू स्विच को सर्किट ब्रेकर से अलग करना भी महत्वपूर्ण है। एक चाकू स्विच को मुख्य रूप से स्विचिंग और आइसोलेशन कार्यों के लिए चुना जाता है और इसे स्वचालित रूप से ओवरकरंट या शॉर्ट-सर्किट सुरक्षा का विकल्प नहीं माना जाना चाहिए। सिस्टम डिजाइनरों को इसे उपयुक्त अपस्ट्रीम और डाउनस्ट्रीम सुरक्षात्मक उपकरणों के साथ समन्वयित करना चाहिए।

आप स्थापना और रखरखाव की विश्वसनीयता कैसे सुधार सकते हैं?

यहां तक ​​कि एक मजबूत चाकू स्विच भी खराब प्रदर्शन कर सकता है अगर इसे गलत तरीके से स्थापित किया गया हो या अपर्याप्त रखरखाव किया गया हो। इलेक्ट्रिकल इंजीनियरों और रखरखाव टीमों को निर्माता के इंस्टॉलेशन निर्देशों और लागू विद्युत सुरक्षा नियमों का पालन करना चाहिए।

• सत्यापित करें कि स्विच रेटिंग वास्तविक सिस्टम आवश्यकताओं से मेल खाती है।
• सुनिश्चित करें कि सभी कनेक्शन निर्माता की निर्दिष्ट आवश्यकताओं के अनुसार ठीक से कसे हुए हैं।
• संदूषण, ऑक्सीकरण, अधिक गरम होने या असामान्य टूट-फूट के लिए समय-समय पर संपर्क सतहों का निरीक्षण करें।
• जांचें कि ऑपरेटिंग तंत्र अत्यधिक प्रतिरोध के बिना सुचारू रूप से चलता है।
• पर्याप्त निकासी बनाए रखें और ऊर्जावान घटकों के साथ आकस्मिक संपर्क को रोकें।
• रखरखाव के दौरान उचित लॉकआउट/टैगआउट प्रक्रियाओं का उपयोग करें।
• कभी भी किसी स्विच को उसकी निर्दिष्ट विद्युत रेटिंग या अनुप्रयोग शर्तों के बाहर संचालित न करें।

महत्वपूर्ण स्थापनाओं के लिए, समय-समय पर निरीक्षण को साइट के निवारक-रखरखाव कार्यक्रम में शामिल किया जाना चाहिए। किसी भी असामान्य तापमान वृद्धि, मलिनकिरण, क्षतिग्रस्त इन्सुलेशन, ढीला कनेक्शन, या यांत्रिक विरूपण की जांच योग्य कर्मियों द्वारा की जानी चाहिए।

अक्सर पूछे जाने वाले प्रश्नों

200-4000A चाकू स्विच के लिए कौन सी वर्तमान रेटिंग उपलब्ध हैं?

उत्पाद श्रृंखला में 200-4000A की विस्तृत रेंज शामिल है। प्रकाशित पृष्ठ विशेष रूप से 200A और 400A के लिए एकल-ब्लेड कॉन्फ़िगरेशन और 600A, 1000A और 1500A के लिए दोहरे-ब्लेड कॉन्फ़िगरेशन की पहचान करता है। उच्च-वर्तमान आवश्यकताओं के लिए, खरीदारों को निर्माता के साथ सटीक मॉडल और कॉन्फ़िगरेशन की पुष्टि करनी चाहिए।

SYK18 चाकू स्विच किन मानकों का पालन करता है?

सौत्या का कहना है कि SYK18 सीरीज को GB/T 14048.3 और IEC/EN 60947-3 के अनुसार डिजाइन किया गया है। खरीद से पहले परियोजना-विशिष्ट प्रमाणीकरण और अनुपालन आवश्यकताओं की पुष्टि की जानी चाहिए।

क्या चाकू स्विच सर्किट ब्रेकर की जगह ले सकता है?

आम तौर पर नहीं. चाकू स्विच मुख्य रूप से स्विचिंग और अलगाव के लिए है। सर्किट ब्रेकर ओवरलोड और शॉर्ट-सर्किट स्थितियों में रुकावट जैसे सुरक्षात्मक कार्य प्रदान करते हैं। दोनों उपकरण एक समन्वित विद्युत सुरक्षा प्रणाली के हिस्से के रूप में एक साथ काम कर सकते हैं।

हाई-करंट चाकू स्विच आमतौर पर कहाँ स्थापित किया जाता है?

विशिष्ट अनुप्रयोगों में औद्योगिक ईएसएस कैबिनेट, लो-वोल्टेज बस अनुभाग, पीवी विद्युत उपकरण, वितरण बक्से, नियंत्रण पैनल, जनरेटर सिस्टम और मुख्य डिस्कनेक्ट स्थिति शामिल हैं।

200-4000A चाकू स्विच खरीदने से पहले मुझे क्या पुष्टि करनी चाहिए?

रेटेड करंट, ऑपरेटिंग वोल्टेज, एसी/डीसी एप्लिकेशन, पोल व्यवस्था, शॉर्ट-सर्किट झेलने की आवश्यकता, इंस्टॉलेशन आयाम, कनेक्शन विधि, ऑपरेटिंग तंत्र, मानक और किसी भी प्रोजेक्ट-विशिष्ट प्रमाणन आवश्यकताओं की पुष्टि करें।

निष्कर्ष

The 200-4000A चाकू स्विचउच्च-वर्तमान स्विचिंग और दृश्यमान विद्युत अलगाव के लिए एक व्यावहारिक समाधान है जहां विश्वसनीय यांत्रिक संचालन और स्पष्ट रखरखाव पृथक्करण महत्वपूर्ण हैं। सौत्या की SYK18 श्रृंखला कई मौजूदा कॉन्फ़िगरेशन, लीफ-स्प्रिंग संपर्क दबाव, टिन-प्लेटेड प्रवाहकीय घटकों और औद्योगिक ईएसएस, पीवी सिस्टम, लो-वोल्टेज बस सेक्शन और जनरेटर इंस्टॉलेशन में फैले अनुप्रयोगों को जोड़ती है। इंजीनियरों और खरीद पेशेवरों के लिए, सही मॉडल चुनना हमेशा परियोजना के वास्तविक विद्युत मापदंडों और सुरक्षा आवश्यकताओं से शुरू होना चाहिए।

यदि आप किसी औद्योगिक, वाणिज्यिक, पीवी, ईएसएस, या जनरेटर परियोजना के लिए विश्वसनीय उच्च-वर्तमान अलगाव समाधान प्राप्त कर रहे हैं,हमसे संपर्क करेंआपकी आवश्यक वर्तमान रेटिंग, वोल्टेज, कॉन्फ़िगरेशन, एप्लिकेशन शर्तों और तकनीकी विशिष्टताओं पर चर्चा करने के लिए। सौत्या आपके विद्युत प्रणाली के लिए उपयुक्त चाकू स्विच समाधान का मूल्यांकन करने और आपकी खरीद आवश्यकताओं के लिए पेशेवर सहायता प्रदान करने में आपकी सहायता कर सकता है।
