डीसी मिनिएचर सर्किट ब्रेकर

चीन स्थित निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी द्वारा आपूर्ति किया गया SYB5-80 DC लघु सर्किट ब्रेकर, AC 230/400V और DC 300~1200V सर्किट के लिए सुरक्षा प्रदान करता है।
प्रमुख विशेषताऐं
▶ AC और DC के लिए सामान्य (AC230/400V, DC300~1200V)
▶ कोई सकारात्मक या नकारात्मक ध्रुवता भेद नहीं, द्विदिशात्मक सुरक्षा, स्थापना में आसान।
▶ हाई ब्रेकिंग शॉर्ट आर्क, उच्च सुरक्षा।

जांच भेजें

उत्पाद वर्णन

SYB5-80 DC मिनिएचर सर्किट ब्रेकर, चीन स्थित कंपनी द्वारा आपूर्ति किया गया निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी, एक 300-1200 वी डीसी और 230/400 है वी एसी द्विदिशात्मक और गैर-ध्रुवीकृत लघु ब्रेकर, 10 केए एसी के साथ / 6KA DC ब्रेकिंग क्षमता, पीवी में उच्च-वोल्टेज सुरक्षा के लिए डिज़ाइन की गई सिस्टम, बैटरी ऊर्जा भंडारण प्रणाली (बीईएसएस), और इलेक्ट्रिक वाहन चार्जिंग उपकरण.

विशेषता

शॉर्ट सर्किट संरक्षण, अधिभार संरक्षण
अंतिम ब्रेकिंग क्षमता: 10 केए एसी / 6 केए डीसी
गैर-ध्रुवीय, द्विदिशात्मक सुरक्षा
लघु चाप
ज्वाला मंदक सामग्री

अनुप्रयोग परिदृश्य

1.आवासीय एवं वाणिज्यिक पीवी कंबाइनर बॉक्स

300-1200 वी डीसी स्ट्रिंग इनपुट और 230 वी/400 वी एसी इन्वर्टर आउटपुट की सुरक्षा करता है; एकल-पोल की चौड़ाई छोटे बाड़ों में घनत्व को दोगुना कर देती है।

2.पीवी-बैटरी हाइब्रिड इनवर्टर

300-1200 वी डीसी बैटरी बस हैंडल पर द्विदिश, गैर-ध्रुवीकृत ब्रेकर रीवायरिंग के बिना करंट को चार्ज और डिस्चार्ज करना।

3. छोटे डीसी ईवी चार्जर (≤ 20 किलोवाट)

600-1200 वी डीसी आउटपुट बस सुरक्षा; 6 kA ब्रेकिंग के दौरान आर्क दोष दूर हो जाते हैं प्लग-इन/आउट इवेंट.

4.टेलीकॉम और डेटा-सेंटर डीसी रैक

पोल संयोजन 48 V/240 V/380 V सर्वर या यूपीएस शाखाओं की सुरक्षा करता है 1200 वी डीसी; डीआईएन-रेल माउंट कैबिनेट की जगह बचाता है।

5. लो-वोल्टेज डीसी माइक्रो-ग्रिड

एलईडी प्रकाश व्यवस्था, पंखे या पंप के लिए 380-1200 वी डीसी वितरण; बी/सी/डी वक्र विविध भार विशेषताओं का मिलान करें।

6. कठोर या अधिक ऊँचाई वाले स्थल

-30 डिग्री सेल्सियस से +70 डिग्री सेल्सियस, 2,000 मीटर तक कोई विचलन नहीं, आईपी66 बाड़ों के लिए फिट बैठता है कारपोरेट, कृषिवोल्टिक और छत संयंत्र।

तकनीकी मापदण्ड

नमूना		एसजीबी5-80

पोल		1पी	2पी	3पी	4पी
रेटेड वर्किंग वोल्टेज यूई		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
अधिकतम फ़्रेम करंट		80ए
रेटेड वर्तमान में		6ए, 10ए, 16ए, 20ए, 25ए, 32ए, 40ए, 50ए, 63ए, 80ए
रेटेड इन्सुलेशन वोल्टेज यूआई		690VAC
		600V DC 900VDC 1200VDC
रेटेड आवेग वोल्टेज यूआईएमपी का सामना करता है		8kV

ट्रिपिंग विशेषताएँ		बी/सी/डी
ट्रिपिंग प्रकार		थर्मल चुंबकीय
आईसीएस ऑपरेशनल ब्रेकिंग क्षमता एलसीएस		7.5kA(AC)6kA(DC)
आईसीयू अल्टीमेट ब्रेकिंग क्षमता एलसीयू		10kA(AC)6kA(DC)
विद्युत जीवन
वास्तविक औसत मूल्य		औसत 4000 गुना(एसी)1000 गुना(डीसी)

मानक निर्दिष्ट मान		1500 गुना(एसी)300 गुना(डीसी)

यांत्रिक जीवन
वास्तविक औसत मूल्य		≥15000 बार
मानक निर्दिष्ट मान		8500 गुना (एसी) 9700 गुना (डीसी)

ओवरवॉल्टेज श्रेणी		Ⅲ
प्रदूषण का स्तर		3
सुरक्षा स्तर		आईपी40; टर्मिना आईपी20
नमी और गर्मी प्रतिरोध		श्रेणी 2
सापेक्षिक आर्द्रता		≤95%
कंपन प्रतिरोध		आधार IEC60068-2-6
यांत्रिक प्रभाव प्रतिरोध पैरामीटर		आधार IEC60068-2-27

तारों की क्षमता		25~35मिमी²
वायरिंग टॉर्क		3.0Nm
परिचालन परिवेश तापमान		-30℃~+70℃
भंडारण परिवेश तापमान		-40℃~+85℃
इंस्टॉलेशन तरीका		डीआईएन35
ऊंचाई		≤2000 मी
वज़न		0.13 किग्रा/पोल
आयाम	लंबाई	85 मिमी
	चौड़ाई	18 मिमी	36 मिमी	54 मिमी	72 मिमी
	ऊंचाई	अधिकतम78मिमी
पैकेट	पीसी/बॉक्स	12	6	4	3
	बॉक्स/कार्टन	10
	कार्टन/पैलेट	80
भंडारण		उत्पाद को अच्छी तरह हवादार गोदाम में संग्रहित किया जाना चाहिए सापेक्ष आर्द्रता 80% से अधिक न हो, और परिवेश का तापमान -40℃ और+80℃ के बीच होना चाहिए। इसके अतिरिक्त, नहीं होना चाहिए अम्लीय, क्षारीय या संक्षारक गैसें मौजूद हैं।

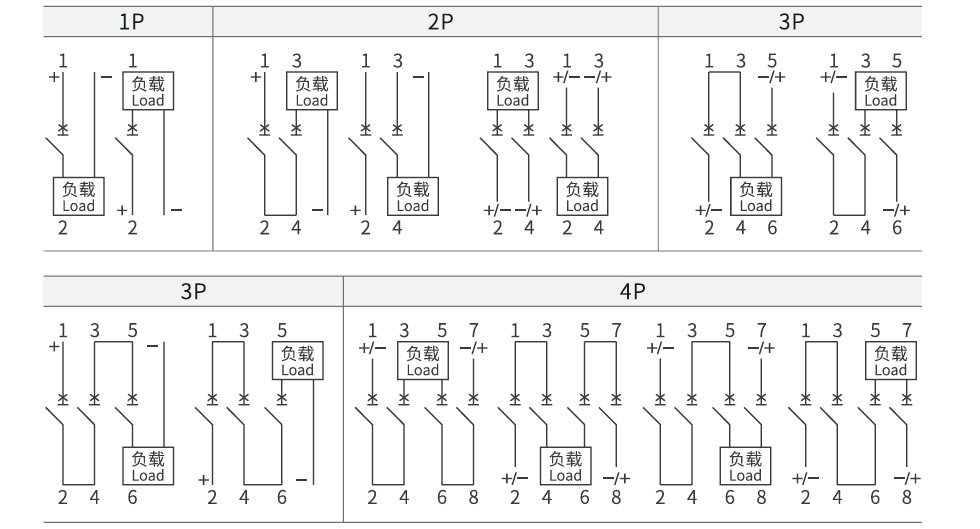

डीसी वायरिंग आरेख

DC Miniature Circuit Breaker

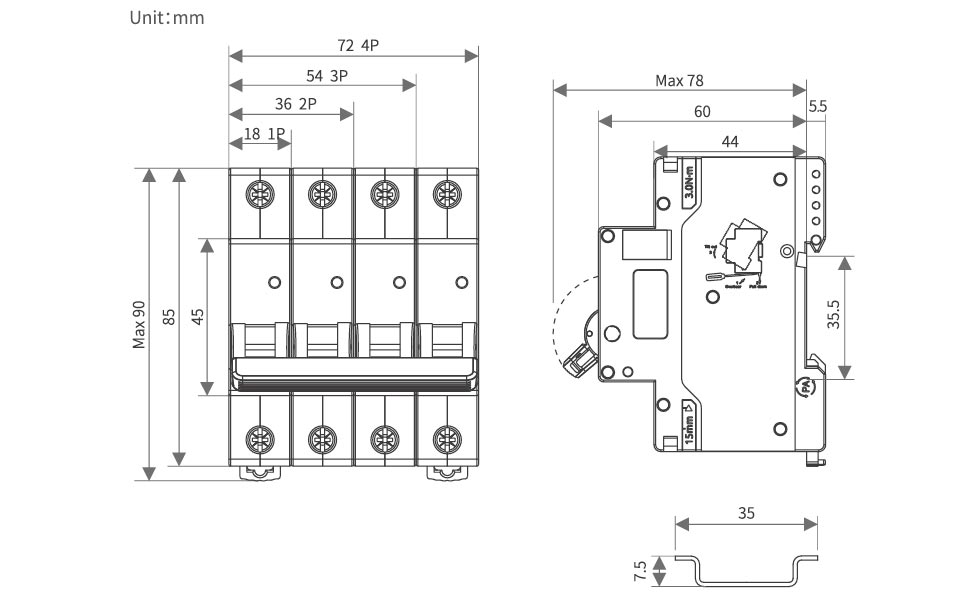

उपस्थिति और स्थापना आयाम

DC Miniature Circuit Breaker

व्युत्पन्न कारक

तापमान व्युत्पन्न कारक तालिका

तापमान	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
रेटेड ऑपरेटिंग वर्तमान गुणांक	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


तापमान	20℃	25℃	30℃	40℃	45℃	50℃	55°से	60℃	65°से	70℃
रेटेड ऑपरेटिंग वर्तमान गुणांक	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

ऊंचाई व्युत्पन्न कारक तालिका

ऊंचाई / मी	2000	3000	4000	5000
रेटेड कार्यशील वर्तमान गुणांक	1	0.96	0.91	0.86
रेटेड कार्यशील वोल्टेज गुणांक	1	1	1	1
रेटेड पावर फ्रीक्वेंसी वोल्टेज गुणांक का सामना करती है	1	0.9	0.82	0.71
रेटेड आवेग वोल्टेज गुणांक का सामना करता है	1	0.9	0.82	0.71
रेटेड सीमा शॉर्ट-सर्किट खंड क्षमता और विद्युत जीवन गुणांक	1	0.82	0.7	0.6
रेटेड सीमा शॉर्ट-सर्किट खंड क्षमता और विद्युत जीवन गुणांक	1	0.82	0.7	0.6

एमसीबीएस की अगल-बगल स्थापना के लिए व्युत्पन्न कारक तालिका

एमसीबी की संख्या	1	2~3	4~5	6~8	9~10
In≤25A गुणांक	1	0.96	0.9	0.8	0.7
32A≤In≤63A गुणांक	1	0.92	0.8	0.7	0.6
80A≤In≤125A गुणांक	1	0.9	0.8	0.7	/

सहायक

एमएक्स सहायक रिलीज़ डिवाइस
रेटेड नियंत्रण वोल्टेज हमें	डीसी:24~48वी एसी:110~230वी
अधिकतम ट्रिपिंग समय	<10ms
क्वायल प्रतिरोध	50
वर्तमान को सीमित करें	≥1.6ए
यांत्रिक जीवन	10000 बार
विद्युत जीवन	4000 बार
वायरिंग टॉर्क	0.8N·m
तार लगाने की क्षमता	1.0 मिमी²कठोर तार
	टर्मिनल लग्स के साथ 1.0 मिमी²सॉफ्ट तार
तापमान रेंज आपरेट करना	-30℃~+70℃


पर्यावरणीय स्थितियाँ	कोई विस्फोटक खतरनाक पदार्थ नहीं होना चाहिए, और कोई हानिकारक नहीं होना चाहिए गैसें या प्रवाहकीय धूल जो इन्सुलेशन को खराब या क्षतिग्रस्त कर सकती हैं
विधानसभा की स्थिति	सर्किट ब्रेकर के बाईं ओर

स्थापना की शर्तें	DIN35mm मानक रेल माउंटिंग

सहायक संपर्क ओ.एफ
संपर्क तोड़ने की क्षमता	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
न्यूनतम ऑपरेटिंग वोल्टेज	5V
न्यूनतम प्रचालन धारा	10mA
रेटेड इन्सुलेशन वोल्टेज	500V
रेटेड सीमित शॉर्ट-सर्किट करंट	1000ए
सहमत हीटिंग वर्तमान Ith	4 ए
यांत्रिक जीवन	10000(बार)
विद्युत जीवन	4000(बार)
वायरिंग टॉर्क	0.8N·m
तार लगाने की क्षमता	1.0मिमी²
संपर्कों की संख्या	1 सामान्य रूप से खुला, 1 सामान्य रूप से बंद

तापमान रेंज आपरेट करना	-30℃~+70℃


पर्यावरणीय स्थितियाँ	कोई विस्फोटक खतरनाक पदार्थ नहीं होना चाहिए, और कोई हानिकारक नहीं होना चाहिए गैसें या प्रवाहकीय धूल जो इन्सुलेशन को खराब या क्षतिग्रस्त कर सकती हैं
विधानसभा की स्थिति	सर्किट ब्रेकर के बाईं ओर

स्थापना की शर्तें	DIN 35 मिमी मानक रेल माउंटिंग
