विश्वसनीय ओवरकरंट सुरक्षा के लिए एसी मिनिएचर सर्किट ब्रेकर का चयन कैसे करें

एसी मिनिएचर सर्किट ब्रेकर क्या है और यह क्यों मायने रखता है?

एसी मिनिएचर सर्किट ब्रेकर एक मैकेनिकल स्विचिंग डिवाइस है जिसे लो-वोल्टेज एसी सर्किट को ओवरलोड और शॉर्ट सर्किट से बचाने के लिए डिज़ाइन किया गया है। असामान्य करंट का पता चलने पर यह स्वचालित रूप से विद्युत सर्किट को खोल देता है, जिससे केबल, मोटर, ट्रांसफार्मर और जुड़े उपकरणों को नुकसान होने से बचाया जा सकता है। वाणिज्यिक भवनों, औद्योगिक संयंत्रों और आवासीय वितरण बोर्डों में, एसी एमसीबी थर्मल तनाव और इलेक्ट्रोमैकेनिकल दोषों के खिलाफ रक्षा की पहली पंक्ति के रूप में कार्य करता है।

फ़्यूज़ के विपरीत, जिसे ऑपरेशन के बाद निपटाया जाना चाहिए, एक एसी लघु सर्किट ब्रेकर को रीसेट और पुन: उपयोग किया जा सकता है। यह सुविधा रखरखाव के समय को बचाती है और उच्च अपटाइम आवश्यकताओं वाली सुविधाओं के लिए इन्वेंट्री लागत को कम करती है। डिवाइस मानक डीआईएन रेल पर स्थापित होता है और 125 ए तक के अंतिम सर्किट में उपयोग किया जाता है, हालांकि अधिकांश एसी एमसीबी मॉडल 6 ए और 63 ए के बीच रेट किए जाते हैं।

उद्योग अनुपालन विश्वसनीयता के लिए केंद्रीय है। वैश्विक निर्माता और परीक्षण एजेंसियां ​​अपने एसी एमसीबी डिज़ाइन को एसी संचालन के लिए आईईसी 60898-1 और, जहां प्रत्यक्ष-वर्तमान अनुप्रयोग मौजूद हैं, आईईसी 60898-2 जैसे मानकों के साथ संरेखित करते हैं। चीनी समकक्ष, जीबी/टी 10963.1, आईईसी 60898-1 आवश्यकताओं को प्रतिबिंबित करता है और एशिया में परियोजना निविदाओं द्वारा संदर्भित किया जाता है। Soutya, एक पेशेवर आपूर्तिकर्ता के रूप में, इन विशिष्टताओं के भीतर काम करता है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक Soutya AC लघु सर्किट ब्रेकर पूर्वानुमानित ब्रेकिंग प्रदर्शन और विद्युत सहनशक्ति को पूरा करता है।

एसी सर्किट में ओवरकरंट प्रोटेक्शन एक प्रमुख कारक क्यों है?

विद्युत संस्थापन में ओवरकरंट सुरक्षा वैकल्पिक नहीं है। कंडक्टरों ने तापीय सीमाएं परिभाषित की हैं; जब करंट रेटेड एम्पैसिटी से अधिक हो जाता है, तो इन्सुलेशन तापमान बढ़ जाता है। लंबे समय तक ओवरलोड पीवीसी इन्सुलेशन को ख़राब कर सकता है, कंडक्टर ऑक्सीकरण को तेज कर सकता है और आग का कारण बन सकता है। शॉर्ट सर्किट अधिक गंभीर होते हैं. एक फॉल्ट करंट मिलीसेकंड के भीतर सैकड़ों एम्पीयर तक चढ़ सकता है, जिससे चुंबकीय बल और चाप ऊर्जा उत्पन्न होती है जिसे सामान्य वायरिंग सहन नहीं कर सकती है।

एसी मिनिएचर सर्किट ब्रेकर दो अलग-अलग रिलीज़ तंत्रों के माध्यम से दोनों समस्याओं का समाधान करता है। एक थर्मल बायमेटल ट्रिप को निरंतर निम्न-स्तरीय ओवरकरंट पर प्रतिक्रिया करने के लिए कैलिब्रेट किया जाता है, जबकि एक चुंबकीय या इलेक्ट्रॉनिक रिलीज उच्च शॉर्ट-सर्किट करंट होने पर तुरंत ट्रिप हो जाता है। ये तंत्र मिलकर सुनिश्चित करते हैं कि अपस्ट्रीम ट्रांसफार्मर और डाउनस्ट्रीम लोड विनाशकारी दोष ऊर्जा से अलग हैं।

गलत ब्रेकिंग क्षमता का चयन करने से भयावह विफलता हो सकती है। उदाहरण के लिए, ऐसे स्थान पर 4.5 केए एमसीबी स्थापित करने से जहां संभावित शॉर्ट-सर्किट करंट 10 केए है, गलती के समय संपर्क वेल्डिंग या केस टूट जाएगा। इसलिए, एसी मिनिएचर सर्किट ब्रेकर की ब्रेकिंग क्षमता रेटिंग उसके इंस्टॉलेशन बिंदु पर उपलब्ध शॉर्ट-सर्किट करंट के बराबर या उससे अधिक होनी चाहिए। यह सिद्धांत IEC 60898-1 में प्रलेखित है और इसे लो-वोल्टेज वितरण डिज़ाइन के लिए एक मूलभूत आवश्यकता माना जाता है।

इंजीनियरों को एसी मिनिएचर सर्किट ब्रेकर का चयन कैसे करना चाहिए?

चयन लोड और दोष स्तर को परिभाषित करने के साथ शुरू होता है। एसी मिनिएचर सर्किट ब्रेकर का रेटेड करंट सर्किट के डिज़ाइन करंट के बराबर या थोड़ा ऊपर होना चाहिए, लेकिन कंडक्टरों की करंट-वहन क्षमता से अधिक कभी नहीं होना चाहिए। यह समन्वय विधि यह सुनिश्चित करती है कि ब्रेकर केवल लोड परोसने के बजाय केबल की सुरक्षा करता है।

पहला कदम वितरण बोर्ड पर संभावित शॉर्ट-सर्किट करंट (पीएससीसी) निर्धारित करना है। इस मान की गणना ट्रांसफार्मर रेटिंग, लाइन प्रतिबाधा और केबल लंबाई से की जाती है। ब्रेकर की रेटेड ब्रेकिंग क्षमता (आईसीएन) कम से कम पीएससीसी होनी चाहिए। अधिकांश घरेलू और सेवा क्षेत्र के प्रतिष्ठानों के लिए, 6 kA पर्याप्त है, लेकिन औद्योगिक क्षेत्र 10 kA या इससे अधिक निर्दिष्ट करते हैं।

इसके बाद, यात्रा वक्र को भार की प्रारंभिक विशेषता से मिलान करने की आवश्यकता है। प्रकाश और प्रतिरोध हीटर बी वक्र का उपयोग करते हैं क्योंकि उनका इनरश करंट कम होता है। कार्यालयों और घरेलू घरों में सॉकेट सर्किट छोटे उपकरणों से होने वाली परेशानी से बचने के लिए सी कर्व का उपयोग करते हैं। मोटर्स और ट्रांसफार्मर को डी वक्र की आवश्यकता होती है क्योंकि वे अपने चलने वाले करंट से दस गुना तक छोटी अवधि के इनरश करंट उत्पन्न करते हैं।

वोल्टेज और पोल गिनती भी मायने रखती है। 230 V सिंगल-फेज सर्किट के लिए, सिंगल-पोल या डबल-पोल एमसीबी लगाया जा सकता है। 400 V तीन-चरण लाइनों के लिए, एक तीन-पोल ब्रेकर न्यूनतम है, और जब न्यूट्रल स्विच करना हो तो चार-पोल डिवाइस की आवश्यकता होती है। टीएन-एस और टीएन-सी-एस अर्थिंग सिस्टम में, खरीद को यह सत्यापित करना चाहिए कि एसी लघु सर्किट ब्रेकर सही टर्मिनल आकार और इन्सुलेशन वर्ग प्रदान करता है।

प्रमाणीकरण और पता लगाने की क्षमता को नजरअंदाज नहीं किया जाना चाहिए। आपूर्तिकर्ताओं को परीक्षण प्रमाणपत्र और टाइप-परीक्षणित दस्तावेज़ प्रदान करना होगा। सौत्या एमसीबी की आपूर्ति करती है जो अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण मानदंडों का अनुपालन करने के लिए डिज़ाइन किया गया है। एक पेशेवर साउथ्या एसी मिनिएचर सर्किट ब्रेकर में स्पष्ट टर्मिनल चिह्न, संपर्क स्थिति का संकेत और धूल भरी या आर्द्र स्थापना साइटों के लिए एक आईपी-रेटेड संलग्नक विकल्प शामिल है।

सौत्या एसी मिनिएचर सर्किट ब्रेकर कैसा प्रदर्शन करता है?

सौत्या लो-वोल्टेज विद्युत उद्योग में एक स्थापित निर्माता है, जो सर्किट सुरक्षा घटकों और वितरण उपकरणों में विशेषज्ञता रखती है। साउथ्या एसी मिनिएचर सर्किट ब्रेकर को वाणिज्यिक और हल्के औद्योगिक अनुप्रयोगों के लिए उपयुक्त शॉर्ट-सर्किट क्षमता रेटिंग के साथ इंजीनियर किया गया है। इसका मॉड्यूलर डीआईएन-रेल डिज़ाइन कई मूल उपकरण निर्माताओं द्वारा उत्पादित बॉक्स बोर्ड और स्विचगियर बाड़ों में एकीकृत होता है।

सभी साउथ्या एसी एमसीबी मॉडल संपर्क प्रतिरोध को कम करने और परिचालन जीवन को बढ़ाने के लिए उच्च गुणवत्ता वाले चांदी मिश्र धातु संपर्कों का उपयोग करते हैं। चाप-बुझाने वाले कक्ष का निर्माण इंसुलेटेड प्लेटों से किया गया है जो शॉर्ट-सर्किट रुकावट के दौरान चाप को विभाजित और ठंडा करता है। यह व्यवस्था प्रवाहित होने वाली ऊर्जा की मात्रा को कम करती है और डाउनस्ट्रीम केबलों की सुरक्षा करती है।

सौत्या एसी मिनिएचर सर्किट ब्रेकर को बी, सी और डी ट्रिपिंग विशेषताओं में पेश किया जाता है, जो लोड आवश्यकताओं की एक विस्तृत श्रृंखला को कवर करता है। रेटेड धाराएं 1 ए से 63 ए तक फैली हुई हैं, और फ्रेम आकार और पोल कॉन्फ़िगरेशन के आधार पर ब्रेकिंग क्षमता 10 केए तक पहुंच जाती है। आईईसी 60898-1 के साथ संरेखित रेटेड सर्विस शॉर्ट-सर्किट ब्रेकिंग क्षमता के साथ, ये ब्रेकर प्रकाश, ताप पंप, एयर कंडीशनिंग और वितरण सर्किट में भरोसेमंद सुरक्षा प्रदान करते हैं।

उल्लेखनीय डिज़ाइन पहलुओं में से एक एकीकृत वर्तमान-सीमित कार्य है। पहले तिमाही चक्र के भीतर उच्च दोष धाराओं पर प्रतिक्रिया करके, सौत्या एसी एमसीबी संरक्षित सर्किट पर लागू थर्मल और चुंबकीय तनाव को कम कर देता है। यह व्यवहार डिवाइस को वर्तमान-सीमित वर्ग में रखता है जिसे कई डिजाइनर तब पसंद करते हैं जब उन्हें महंगे नियंत्रण उपकरण या अर्धचालक आपूर्ति की सुरक्षा की आवश्यकता होती है।

यांत्रिक सहनशक्ति एक और मजबूत बिंदु है। बार-बार स्विचिंग ऑपरेशन के बाद ब्रेकर स्थिर रहता है, ट्रिप तंत्र अपने पूरे सेवा जीवन में अंशांकन बनाए रखता है। इंस्टॉलरों के लिए, स्क्रू टर्मिनल कॉपर केबल और पिन टर्मिनल दोनों सिरों को स्वीकार करते हैं, और टॉर्क सेटिंग यूनिट पर मुद्रित होती है ताकि कमीशनिंग इंजीनियर निर्दिष्ट मूल्य पर कनेक्शन को कस सकें।

किन अनुप्रयोगों के लिए कॉम्पैक्ट एसी मिनिएचर सर्किट ब्रेकर की आवश्यकता है?

एसी मिनिएचर सर्किट ब्रेकर का उपयोग प्रत्येक कम-वोल्टेज विद्युत स्थापना में किया जाता है जहां कॉम्पैक्ट आकार, सत्यापित ब्रेकिंग व्यवहार और रखरखाव में आसानी महत्वपूर्ण होती है। सामान्य अनुप्रयोगों में शामिल हैं:

• सॉकेट आउटलेट और प्रकाश सर्किट के लिए आवासीय वितरण बोर्ड
• व्यावसायिक भवन जहां एयर कंडीशनिंग और प्रकाश व्यवस्था के भार के लिए समन्वित केबल सुरक्षा की आवश्यकता होती है
• 63 ए तक औद्योगिक नियंत्रण पैनल और मोटर स्टार्टर सर्किट
• रेट्रोफ़िट परियोजनाएँ जहाँ तांबे का क्रॉस-सेक्शन अज्ञात है और सख्त तापीय सीमाएँ मौजूद हैं
• पानी पंप, कंप्रेसर और लिफ्ट के लिए तीन-चरण वितरण फीडर

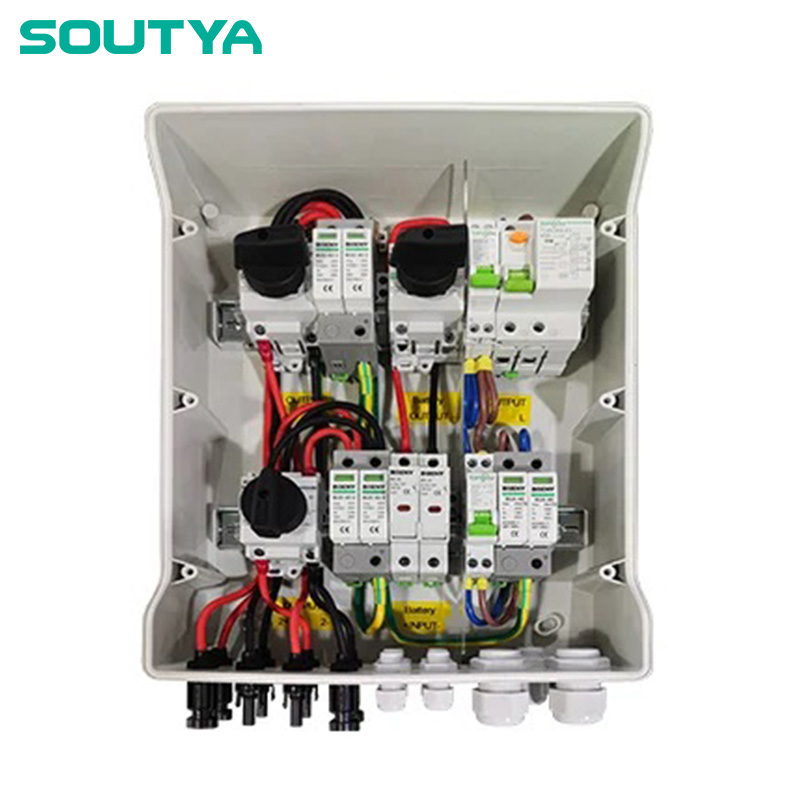

एचवीएसी सेक्टर के इंजीनियर इन्वर्टर-चालित कंप्रेसर के दबाव को संभालने के लिए डी-वक्र एमसीबी निर्दिष्ट करते हैं। डेटा सेंटर वातावरण में, एसी एमसीबी को पीडीयू के उपयोगिता इनपुट पक्ष पर, छोटी प्रत्यक्ष-वर्तमान सुरक्षा इकाइयों के अपस्ट्रीम पर रखा जाता है। समान उत्पाद परिवार को ईवी चार्जिंग कैबिनेट, सोलर कॉम्बिनर बॉक्स और बैटरी सिस्टम में लागू किया जा सकता है जहां एसी आउटपुट मौजूद है।

खरीद प्रबंधकों को साउत्या उत्पादों की बोर्ड-स्तरीय अनुकूलता से लाभ होता है। क्योंकि एसी मिनिएचर सर्किट ब्रेकर मानकीकृत माउंटिंग आयामों और टर्मिनल रिक्ति का पालन करता है, प्रतिस्थापन को बसबार अनुभागों को फिर से ड्रिलिंग या प्रतिस्थापित किए बिना मौजूदा संलग्नक डिजाइनों में क्रमबद्ध किया जा सकता है। यह तब मूल्यवान है जब आप मिश्रित विरासत ब्रांडों का उपयोग करने वाली कई साइटों का प्रबंधन कर रहे हैं।

एक औद्योगिक वितरक के रूप में सौत्या की स्थिति का मतलब यह भी है कि नमूने, मात्रा ब्रेक और तकनीकी दस्तावेज़ीकरण की व्यवस्था www.soutyaele.com के माध्यम से की जा सकती है। अधिकांश पूछताछ का उत्तर पूर्ण डेटाशीट और टाइप-टेस्ट प्रमाणपत्र के साथ दिया जाता है, जिससे प्रोजेक्ट प्लानिंग में कॉन्फ़िगरेशन देरी दूर हो जाती है।

संदर्भ

[1] आईईसी 60898-1। विद्युत सहायक उपकरण - घरेलू और इसी तरह के प्रतिष्ठानों के लिए ओवरकरंट सुरक्षा के लिए सर्किट-ब्रेकर - भाग 1: ए.सी. के लिए सर्किट-ब्रेकर। ऑपरेशन [एस]। 2019.

[2] आईईसी 60898-2। विद्युत सहायक उपकरण - घरेलू और समान प्रतिष्ठानों के लिए ओवरकरंट सुरक्षा के लिए सर्किट-ब्रेकर - भाग 2: डी.सी. के लिए सर्किट-ब्रेकर। ऑपरेशन [एस]। 2019.

[3] जीबी/टी 10963.1-2020। विद्युत सहायक उपकरण - घरेलू और समान प्रतिष्ठानों के लिए ओवरकरंट सुरक्षा के लिए सर्किट ब्रेकर - भाग 1: ए.सी. के लिए सर्किट-ब्रेकर। ऑपरेशन [एस]। 2020.
