1000V डीसी कंबाइनर बॉक्स 6 इन 2 आउट एमसीबी प्रकार

1000V डीसी कंबाइनर बॉक्स 6 इन 2 आउट एमसीबी प्रकार, चीन द्वारा आपूर्ति की गई निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी, एक 1000 वी डीसी पीवी कंबाइनर इकाई है इसमें एक अग्निरोधी पीसी संलग्नक और IP66 सुरक्षा है जो सुनिश्चित करती है उच्च स्थायित्व और विश्वसनीय आउटडोर प्रदर्शन। डिवाइस एकीकृत होता है 2 डीसी सर्ज सुरक्षात्मक उपकरण, 12 डीसी सहित महत्वपूर्ण सुरक्षा घटक फ़्यूज़ होल्डर, और 2 डीसी लघु सर्किट ब्रेकर। इसे वितरित करने के लिए डिज़ाइन किया गया है 6-स्ट्रिंग में व्यापक ओवरकरंट और ओवरवॉल्टेज सुरक्षा फोटोवोल्टिक प्रणाली.

तकनीकी मापदण्ड

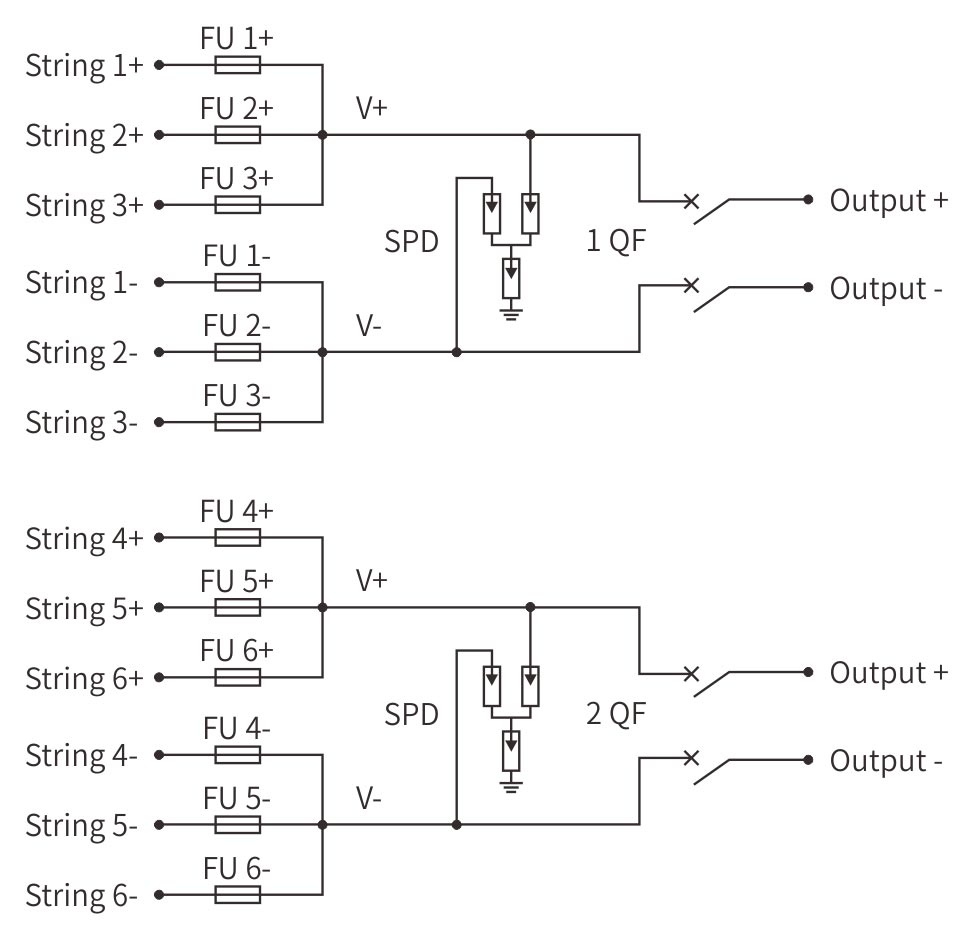

वायरिंग का नक्शा

अनुप्रयोग परिदृश्य

1.बड़े वाणिज्यिक छत सिस्टम

शॉपिंग मॉल, डेटा सेंटर और बड़ी व्यावसायिक इमारतों के लिए आदर्श दोहरे आउटपुट सर्किट के साथ छह पीवी स्ट्रिंग इनपुट की आवश्यकता होती है। विन्यास व्यक्तिगत स्ट्रिंग को बनाए रखते हुए उच्च क्षमता वाली ऊर्जा उत्पादन का समर्थन करता है 12 फ़्यूज़ के माध्यम से सुरक्षा।

2. उपयोगिता-पैमाने पर सौर ऊर्जा संयंत्र

मध्यम स्तर के सौर फार्मों के लिए उपयुक्त जहां छह पीवी सरणियों को समेकन की आवश्यकता होती है दो मुख्य आउटपुट सर्किट में। दोहरे एमसीबी स्वतंत्र नियंत्रण प्रदान करते हैं विभिन्न इन्वर्टर समूह या ग्रिड कनेक्शन बिंदु।

3.औद्योगिक विनिर्माण सुविधाएं

महत्वपूर्ण ऊर्जा मांग वाले बड़े औद्योगिक संयंत्रों के लिए बिल्कुल सही। द 6-स्ट्रिंग क्षमता भारी मशीनरी के निरंतर संचालन का समर्थन करती है अधिभार संरक्षण उपकरण सुरक्षा सुनिश्चित करता है।

4.कृषि प्रसंस्करण परिसर

कई कार्यों के लिए बिजली की आवश्यकता वाले बड़े कृषि कार्यों के लिए डिज़ाइन किया गया प्रसंस्करण इकाइयाँ, कोल्ड स्टोरेज सुविधाएँ और सिंचाई प्रणालियाँ। आईपी66 रेटिंग कृषि परिवेश में विश्वसनीय प्रदर्शन सुनिश्चित करती है।

5.हाइब्रिड ऊर्जा प्रणाली एकीकरण

बड़े पैमाने पर सौर-प्लस-भंडारण परियोजनाओं के लिए इष्टतम जहां छह पीवी स्ट्रिंग हैं ग्रिड-टाई इनवर्टर और बैटरी स्टोरेज सिस्टम दोनों को बिजली की आपूर्ति करें दो स्वतंत्र रूप से नियंत्रित आउटपुट सर्किट।
