1000V डीसी कंबाइनर बॉक्स 2 इन 1 आउट आइसोलेटर प्रकार

1000V डीसी कंबाइनर बॉक्स 2 इन 1 आउट आइसोलेटर प्रकार, चीन द्वारा आपूर्ति की गई निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी, एक 1000 वी डीसी फोटोवोल्टिक है कठोर छत और क्षेत्र की स्थितियों के लिए निर्मित एकत्रीकरण इकाई। द यूवी-स्थिर पॉलीकार्बोनेट संलग्नक में धूल को रोकने के लिए IP65 सीलिंग होती है ड्राइविंग रेन, जबकि एक एकल, सामने से संचालित पिंजरे-प्रकार का रोटरी डीसी आइसोलेटर लॉक-आउट/टैग-आउट सुरक्षा के लिए दृश्य-ब्रेक अलगाव प्रदान करता है। आंतरिक रूप से, दो पीवी तारों को चार डीसी फ्यूज धारकों (दो प्रति) के माध्यम से व्यक्तिगत रूप से जोड़ा जाता है स्ट्रिंग), और एक क्लास II डीसी सर्ज प्रोटेक्टिव डिवाइस (एसपीडी) क्लैंप प्रेरित बिजली क्षणभंगुर. फ़ैक्टरी-वायर्ड सकारात्मक, नकारात्मक और पीई बसबार भरोसेमंद ग्राउंडिंग निरंतरता बनाए रखें, जिससे बॉक्स आवश्यक हो जाए 2 तक की छोटी उप-सरणी के लिए मैनुअल-आइसोलेशन और इक्विपोटेंशियल-बॉन्डिंग हब × 15 ए इनपुट.

तकनीकी मापदण्ड

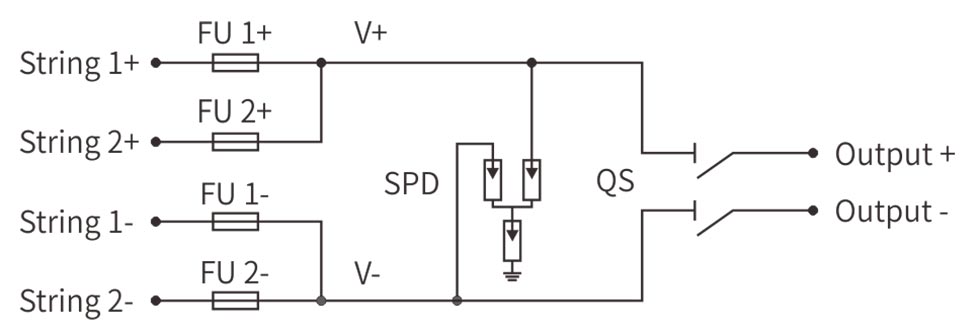

वायरिंग का नक्शा

अनुप्रयोग परिदृश्य

1.पीवी स्ट्रिंग समेकन - छोटे छत सरणी

मॉड्यूल के नीचे या पैरापेट दीवारों पर स्थापित, बॉक्स दो पीवी तारों को मिलाता है एकल 1000 वी डीसी फ़ीड में। चार फ़्यूज़ होल्डर (दो प्रति स्ट्रिंग) देते हैं व्यक्तिगत स्ट्रिंग ओवर-करंट सुरक्षा, जबकि क्लास II एसपीडी क्लैंप पास की बिजली से प्रेरित लहरें। सामने से संचालित पिंजरे-प्रकार की रोटरी आइसोलेटर दृश्य-ब्रेक लॉक-ऑफ प्रदान करता है, जिससे सुरक्षित इन्वर्टर रखरखाव की अनुमति मिलती है बिना छत के प्रदर्शन के।

2.कृषि डीसी फीडर - सिंचाई और पशुधन प्रणाली

पंप हाउसों या खलिहानों में दीवार पर लगी यह इकाई सौर ऊर्जा से उत्पन्न आपूर्ति करती है डीसी ब्रश-रहित पंपों और दूध देने वाले उपकरणों के लिए। IP65 सीलिंग में अनाज शामिल नहीं है धूल और उच्च दबाव वाला धुलने वाला पानी, और आइसोलेटर किसानों को टूटने देता है मौसमी उपकरण जांच या बेल्ट प्रतिस्थापन से तुरंत पहले दोनों पोल।

3.दूरस्थ दूरसंचार आश्रय - महत्वपूर्ण संचार शक्ति

टावर परिसर के अंदर स्थित, कॉम्बिनर डीसी बसबारों को वह शक्ति प्रदान करता है रेडियो हेड और बैटरी बैंक। एसपीडी संवेदनशील आरएफ इलेक्ट्रॉनिक्स की सुरक्षा करता है क्षणिक ओवर-वोल्टेज के खिलाफ, जबकि आइसोलेटर स्थानीय के रूप में कार्य करता है टावर अर्थिंग माप करने वाले तकनीशियनों के लिए डिस्कनेक्ट करें या रेक्टिफायर स्वैप.

4.आवासीय क्लस्टर सरणियाँ - अपार्टमेंट ब्लॉक पीवी शाखाएँ

मीटर अलमारी या अटारी ट्रस, बाड़े के भीतर स्थापित एक साझा इन्वर्टर के लिए दो मॉड्यूल स्ट्रिंग्स को समेकित करता है। अग्निरोधी पॉलीकार्बोनेट और स्ट्रिंग-स्तरीय फ़्यूज़िंग आबादी वाली इमारतों में सुरक्षा बढ़ाते हैं, और आइसोलेटर आपातकालीन उत्तरदाताओं को एक एकल लेबल वाला बिंदु देता है आग लगने की घटना के दौरान डीसी पक्ष को अलग करें।

5.औद्योगिक माइक्रो-ग्रिड नोड्स - बैकअप और पीक-शेविंग सर्किट

स्किड्स पर निकला हुआ किनारा जो पीवी को फोर्कलिफ्ट चार्जर या पीएलसी रैक के साथ जोड़ता है, बॉक्स 15 किलोवाट सौर ऊर्जा इनपुट को संभालता है। दोहरी-स्ट्रिंग क्षमता मेल खाती है पीक-शेविंग डिमांड प्रोफाइल, और समन्वित एसपीडी + डबल-पोल आइसोलेटर संवेदनशील ड्राइव को ग्रिड स्पाइक्स और इन्वर्टर कम्यूटेशन दोनों से बचाएं शोर.
