1000V डीसी कंबाइनर बॉक्स 3 इन 1 आउट एमसीबी प्रकार

500/1000V डीसी कंबाइनर बॉक्स 3 इन 1 आउट एमसीबी प्रकार, द्वारा निर्मित झेजियांग साउथ्या न्यू एनर्जी एलएलसी, विशेष रूप से एक 1000V डीसी पीवी कॉम्बिनर इकाई है 3-स्ट्रिंग फोटोवोल्टिक सिस्टम के लिए इंजीनियर किया गया। अग्निरोधी पीसी की विशेषता IP66 सुरक्षा के साथ संलग्नक, इकाई असाधारण स्थायित्व सुनिश्चित करती है मांग वाले बाहरी वातावरण में विश्वसनीय प्रदर्शन।

यह मजबूत कॉम्बिनर एक डीसी सहित आवश्यक सुरक्षा घटकों को एकीकृत करता है सर्ज प्रोटेक्टिव डिवाइस (एसपीडी), छह डीसी फ्यूज होल्डर (व्यक्तिगत रूप से उपलब्ध कराना)। तीन तारों में से प्रत्येक के लिए सुरक्षा), और एक डीसी लघु सर्किट ब्रेकर (एमसीबी)। मध्यम-स्तरीय सौर अनुप्रयोगों के लिए डिज़ाइन किया गया, यह प्रदान करता है डीसी पक्ष पर व्यापक वृद्धि संरक्षण और अधिभार संरक्षण सौर स्थापना.

कॉन्फ़िगरेशन तीन पीवी स्ट्रिंग्स के समानांतर कनेक्शन को सक्षम बनाता है अलग-अलग फ़्यूज़िंग के माध्यम से प्रत्येक स्ट्रिंग के लिए समर्पित सुरक्षा बनाए रखना। एमसीबी केंद्रीकृत सर्किट नियंत्रण और सुविधाजनक वियोग प्रदान करता है रखरखाव कार्यों की क्षमता, जो इस इकाई को एक आदर्श समाधान बनाती है उन्नत विद्युत सुरक्षा की आवश्यकता वाले फोटोवोल्टिक प्रणालियों के लिए और तीन स्ट्रिंग कॉन्फ़िगरेशन के लिए परिचालन लचीलापन।

तकनीकी मापदण्ड

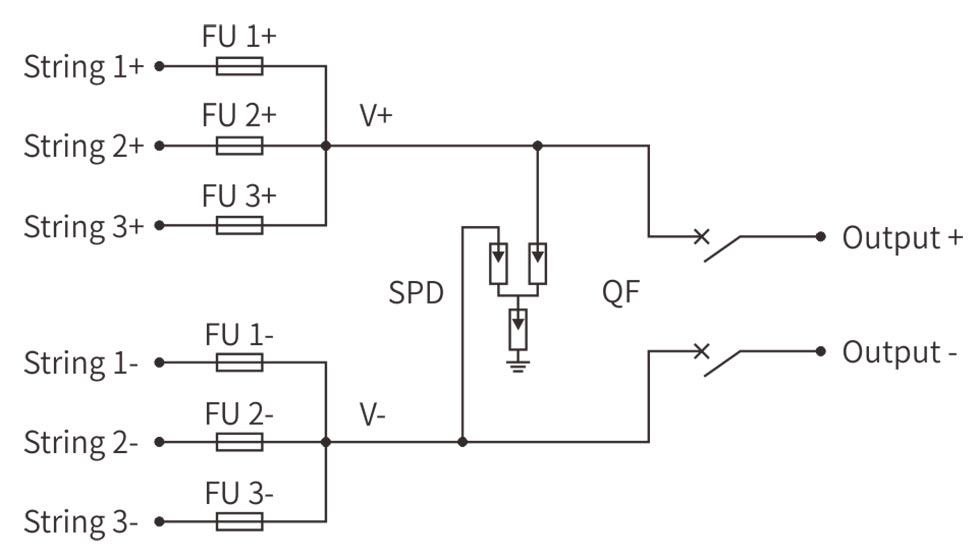

वायरिंग का नक्शा

अनुप्रयोग परिदृश्य

1.मध्यम-स्तरीय वाणिज्यिक छत प्रणाली

शॉपिंग मॉल, मध्यम आकार के कारखानों और व्यावसायिक भवनों के लिए आदर्श तीन पीवी स्ट्रिंग इनपुट की आवश्यकता है। 6 फ़्यूज़ (2 प्रति स्ट्रिंग) सुनिश्चित करते हैं व्यक्तिगत स्ट्रिंग सुरक्षा, जबकि एमसीबी केंद्रीकृत नियंत्रण प्रदान करता है और रखरखाव कार्यों के लिए सुरक्षित वियोग।

2.कृषि और औद्योगिक सौर अनुप्रयोग

बड़े कृषि प्रतिष्ठानों और औद्योगिक सुविधाओं के लिए उपयुक्त सिंचाई नेटवर्क, प्रसंस्करण उपकरण और भंडारण प्रणालियों को सशक्त बनाना। द 3-स्ट्रिंग क्षमता बनाए रखते हुए उच्च बिजली आवश्यकताओं का समर्थन करती है विश्वसनीय उछाल और अधिभार संरक्षण।

3.लघु उपयोगिता-स्तरीय सौर परियोजनाएं

सामुदायिक सौर उद्यानों और छोटे उपयोगिता-स्तरीय प्रतिष्ठानों के लिए बिल्कुल सही जहां तीन पीवी तारों को समेकन की आवश्यकता है। मजबूत IP66 संलग्नक सुनिश्चित करता है मौसम प्रतिरोध, और व्यापक सुरक्षा प्रणाली ग्रिड को बनाए रखती है कनेक्शन विश्वसनीयता.

4. दूरसंचार और रिमोट पावर स्टेशन

बड़े संचार बेस स्टेशनों और रिमोट पावर के लिए आवश्यक बढ़ी हुई क्षमता की आवश्यकता वाले अनुप्रयोग। तीन-तार विन्यास दूरसंचार उपकरणों के विस्तारित संचालन के लिए पर्याप्त शक्ति प्रदान करता है और निगरानी प्रणाली.

5.शैक्षणिक और संस्थागत परिसर स्थापनाएँ

स्कूलों, विश्वविद्यालयों और सरकारी भवनों के कार्यान्वयन के लिए उपयुक्त मध्यम स्तर की सौर परियोजनाएँ। व्यक्तिगत स्ट्रिंग सहित सुरक्षा सुविधाएँ फ़्यूज़िंग और मुख्य सर्किट ब्रेकर सुरक्षा इसे जनता के लिए उपयुक्त बनाती है वातावरण तक पहुंचें।
