1000V डीसी कंबाइनर बॉक्स 1 इन 1 आउट आइसोलेटर प्रकार

1000V डीसी कंबाइनर बॉक्स 1 इन 1 आउट आइसोलेटर प्रकार, चीनी द्वारा आपूर्ति की गई निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी, फोटोवोल्टिक के लिए डिज़ाइन किया गया है सिस्टम. इसका निर्माण एबीएस+पीसी सामग्री से किया गया है, जो ज्वाला मंदता प्रदान करता है। प्रभाव प्रतिरोध, और यूवी संरक्षण, आउटडोर में उच्च स्थायित्व सुनिश्चित करता है वातावरण.. यूनिट में एक डीसी सर्ज सुरक्षात्मक उपकरण, दो डीसी फ्यूज शामिल हैं धारक, और एक पिंजरे-प्रकार डीसी आइसोलेटर स्विच। यह कॉन्फ़िगरेशन प्रदान करता है सिंगल-स्ट्रिंग पीवी सिस्टम के लिए ओवरकरंट और ओवरवॉल्टेज सुरक्षा।

तकनीकी मापदण्ड

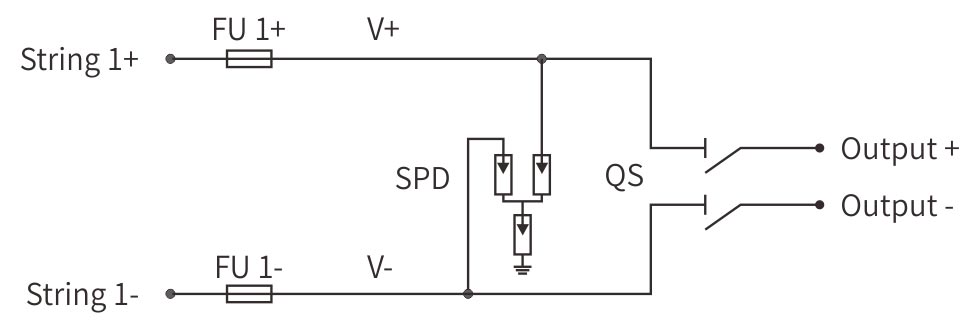

वायरिंग का नक्शा

अनुप्रयोग परिदृश्य

1. छोटे पैमाने की छत पीवी - सिंगल-स्ट्रिंग होम और बुटीक

कॉम्पैक्ट विला, टाउन-हाउस, कियोस्क और कैफे जिनकी पूरी छत केवल फिट बैठती है एक पीवी स्ट्रिंग.

1-इन/1-आउट आइसोलेटर बॉक्स इस "वन-स्ट्रिंग वंडर" को पूरी सुरक्षा देता है किट: गृहस्वामी रखरखाव के दौरान लॉक-आउट/टैग-आउट के लिए रोटरी आइसोलेटर, डीसी स्ट्रिंग फॉल्ट करंट के विरुद्ध फ़्यूज़ होल्डर, और एक एसपीडी जो छत को अवशोषित करता है बिजली गिरना. एबीएस-पीसी हाउसिंग यूवी और ओलों को दूर कर देता है एक टिकाऊ, कोड-अनुपालक बिजली संयंत्र में सबसे छोटी छत।

2.ऑफ-ग्रिड और स्टैंड-अलोन पावर नोड्स

सौर स्ट्रीट लाइट, सिंचाई पंप, टेलीकॉम रिपीटर्स, राजमार्ग कैमरे—कोई भी सिंगल-स्ट्रिंग साइट जो ग्रिड के बिना 24 घंटे चलनी चाहिए।

IP66 ज्वाला-मंदक परिक्षेत्र धूल मानसून और रेगिस्तानी गर्मी को रोकता है; ग्राउंड फॉल्ट को शांत करने से पहले बिल्ट-इन अर्थ लीकेज मॉनिटर ट्रिप हो जाता है दूरस्थ पुनरावर्तक. एक केबल अंदर, एक केबल बाहर - इंस्टॉलर माउंट, परीक्षण और कर सकते हैं चले जाओ, विश्वास है कि संपत्ति दशकों तक ऑनलाइन रहेगी।

3.सोलर-फार्म सहायक सर्किट

मल्टी-मेगावाट संयंत्रों के अंदर एक दूसरी, छोटी श्रृंखला अक्सर सीसीटीवी, इन्वर्टर को शक्ति प्रदान करती है पंखे या बीकन लाइट.

इस उप-सरणी को अपना 1-इन / 1-आउट बॉडीगार्ड मिलता है: विद्युत और राजस्व तारों से भौतिक रूप से अलग, इसलिए जब सुरक्षा कैमरा लाइन को फ़्यूज़ स्वैप की आवश्यकता होती है, मुख्य इनवर्टर बिजली बेचते रहते हैं। सरल टोपोलॉजी, समर्पित सुरक्षा, शून्य उत्पादन हानि।
