DC 1500V फ़्यूज़ होल्डर

SYF5-50P DC 1500V फ़्यूज़ होल्डर, जो चीन निर्माता झेजियांग साउथ्या न्यू एनर्जी LLC द्वारा आपूर्ति किया जाता है, एक समर्पित ओवर-करंट सुरक्षा उपकरण है जो आमतौर पर बड़े वाणिज्यिक छतों, कृषि-ग्रीनहाउस या मध्यम पैमाने के ग्राउंड-माउंटेड पीवी प्लांटों के स्ट्रिंग कॉम्बिनर बॉक्स में तैनात किया जाता है, जिनकी क्षमता 30-50 किलोवाट और उससे अधिक है।
प्रमुख विशेषताऐं
प्रकाश संकेत, फ़्यूज़ तार की स्थिति को स्पष्ट रूप से जानें।
हैंडल खोलें, इसे ऊपर की ओर खींचा जा सकता है, फ़्यूज़ तार को बदलना आसान है।
रिवेट प्लस अल्ट्रासोनिक वेल्डिंग अधिक ठोस है, वायरिंग विभाजित नहीं होती है।
पीवी कंबाइनर बॉक्स में आवेदन।

जांच भेजें

उत्पाद वर्णन

SYF5-50P DC 1500V फ़्यूज़ होल्डर, 50 एक फोटोवोल्टिक सुरक्षा वाहक चीन निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी द्वारा आपूर्ति की गई - एक है यूवी-प्रतिरोधी पॉली कार्बोनेट के साथ निर्मित पैनल-माउंट सुरक्षा इकाई लंबे समय तक चलने वाले आउटडोर प्रदर्शन के लिए आवास और IP65-रेटेड सीलिंग। द होल्डर 10 × 38 मिमी जीपीवी फ़्यूज़ तत्व (कुल मिलाकर 2.2 × 13.2 सेमी) को लॉक करता है और दृश्य-ब्रेक के साथ 25 kA ब्रेकिंग-क्षमता फॉल्ट क्लीयरेंस प्रदान करता है संकेत और रखरखाव सुरक्षा, जबकि फ़ैक्टरी-वायर्ड सकारात्मक, नकारात्मक और पीई समाप्ति भरोसेमंद ग्राउंडिंग निरंतरता सुनिश्चित करती है। के लिए इंजीनियर किया गया सिंगल- या मल्टी-स्ट्रिंग पीवी सब-एरेज़, यह आवश्यक ओवर-करंट प्रदान करता है अलगाव और समविभव संबंध।

तकनीकी मापदण्ड

नमूना	SYF5-50P
खम्भों की संख्या	1पी
मानक के अनुसार	आईईसी60269
रेटेड ऑपरेटिंग वोल्टेज यूई वी डीसी	1500V डीसी
ए में रेटेड वर्तमान	2-50ए
तोड़ने की क्षमता kA	20kA/25kA
सुरक्षा स्तर	आईपी20
वायरिंग mm²	1-16मिमी²
तापमान रेंज आपरेट करना	-50℃~+90℃
ऊंचाई	≤2000 मी
सापेक्षिक आर्द्रता	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
स्थापना वातावरण	कोई महत्वपूर्ण कंपन और झटका नहीं
स्थापना श्रेणी	तृतीय श्रेणी

अनुप्रयोग परिदृश्य

1.यूटिलिटी-स्केल पीवी कंबाइनर बॉक्स

50 ए तक 182/210 मिमी मॉड्यूल के 1 500 वी डीसी स्ट्रिंग; 10.3 × 85 मिमी फ़्यूज़ लिंक प्रति स्ट्रिंग 28-40 ए की अनुमति दें, 2.5 मेगावाट ब्लॉक में बक्सों की संख्या में कटौती करें।

2. बड़े वाणिज्यिक/औद्योगिक छतें ≥ 30 किलोवाट

1 300-1 500 वी एमपीपीटी के साथ तीन-चरण 50 किलोवाट-110 किलोवाट इनवर्टर 25 से लाभ उठाते हैं विश्वसनीय आर्क विलुप्ति के लिए केए ब्रेकिंग क्षमता और 1 मिमी संपर्क अंतर।

3.कंटेनरीकृत बैटरी ऊर्जा-भंडारण प्रणाली (बीईएसएस)

1 200-1 500 वी डीसी बैटरी रैक 2.5 मेगावाट तक; 50 एक रेटिंग प्रत्येक रैक की सुरक्षा करती है जबकि 25 kA आईसीयू पूर्ण बैटरी शॉर्ट-सर्किट करंट को संभालता है।

4.150 किलोवाट-400 किलोवाट डीसी फास्ट-चार्जिंग स्टेशन

रेक्टिफायर स्टैक और डिस्पेंसर के बीच 1,000-1 500 वी डीसी बस की सुरक्षा करता है; फ़्यूज़ आइसोलेटर रखरखाव के दौरान बिना बंद किए सुरक्षित निकासी की अनुमति देता है पूरे चार्जर बैंक को नीचे करें।

5.पीवी + स्टोरेज ईवी चार्जिंग हब

समान 1 500 वी बस पर दोहरा उपयोग: प्रति पीवी इनपुट स्ट्रिंग एक फ्यूज आइसोलेटर और प्रति बैटरी रैक में एक और, पुर्जों और लॉजिस्टिक्स को सरल बनाना।

6.रेगिस्तानी या तैरते पीवी पौधे

-50 डिग्री सेल्सियस से +90 डिग्री सेल्सियस ऑपरेटिंग रेंज और आईपी20 उंगली-सुरक्षित टर्मिनल सहन करते हैं कठोर बाहरी या उच्च आर्द्रता वाला वातावरण; 85 मिमी फ्यूज तत्व अधिक देता है मैं लंबे समय तक केबल चलाने की अनुमति नहीं देता।

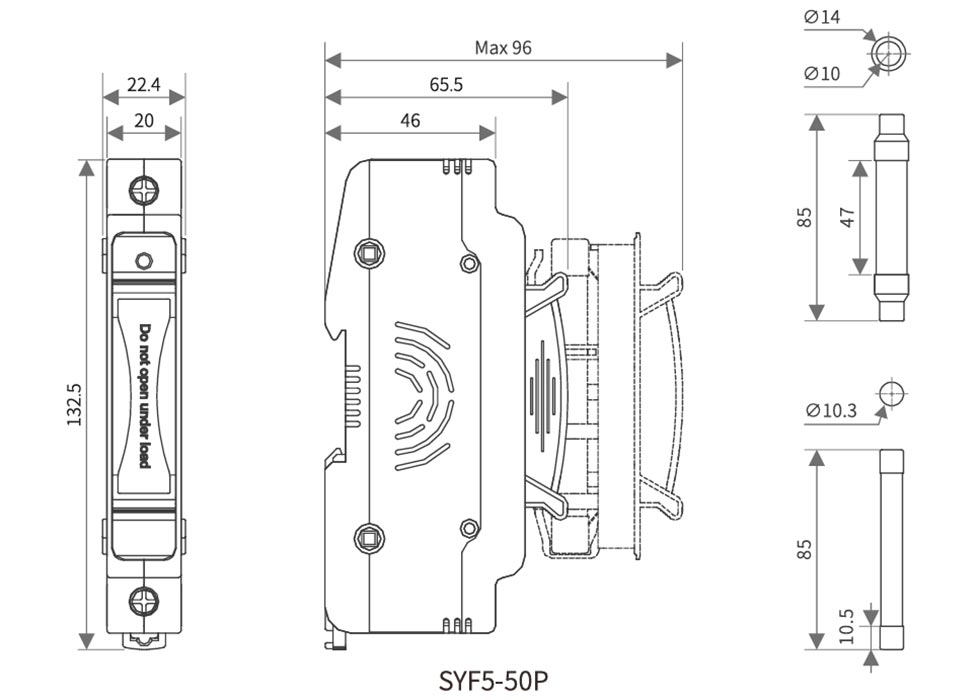

उपस्थिति और स्थापना आयाम

DC 1500V Fuse Holder

डीसी वायरिंग आरेख

DC 1500V Fuse Holder

फ़्यूज़ कोर आकार (मिमी)	रेटेड वर्तमान (ए)	रेटेड वोल्टेज (वी)	बिजली की हानि		जूल अभिन्न
			बिजली की हानि		जूल अभिन्न
			0.7 इंच (डब्ल्यू)	1.01 एन (डब्ल्यू)	आर्क फ्रंट जूल इंटीग्रल P't(A²s)	कुल मेल्टिंगजूल इंटीग्रल I²t(A²s)
			0.7 इंच (डब्ल्यू)	1.01 एन (डब्ल्यू)	आर्क फ्रंट जूल इंटीग्रल P't(A²s)	कुल मेल्टिंगजूल इंटीग्रल I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
