DC 1000V फ़्यूज़ होल्डर

साउथ्या का SYF5-DC 1000V फ्यूज होल्डर CE प्रमाणीकरण के साथ विश्वसनीय सुरक्षा प्रदान करता है। प्रतिस्पर्धी कोटेशन के लिए आज ही हमसे संपर्क करें!, चीन स्थित निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी द्वारा आपूर्ति की गई, सौर कंबाइनर-बॉक्स के लिए 20 केए ब्रेकिंग क्षमता के साथ 1000 वी डीसी, 2-32 ए सुरक्षा प्रदान करती है।
प्रमुख विशेषताऐं
प्रकाश संकेत, फ़्यूज़ तार की स्थिति को स्पष्ट रूप से जानें।
हैंडल खोलें, इसे ऊपर की ओर खींचा जा सकता है, फ़्यूज़ तार को बदलना आसान है।
रिवेट प्लस अल्ट्रासोनिक वेल्डिंग अधिक ठोस है, वायरिंग विभाजित नहीं होती है।
पीवी कंबाइनर बॉक्स में आवेदन।

जांच भेजें

उत्पाद वर्णन

साउथ्या से SYF5-3DC 1000V फ्यूज होल्डर CE प्रमाणीकरण के साथ विश्वसनीय सुरक्षा प्रदान करता है। प्रतिस्पर्धी कोटेशन के लिए आज ही हमसे संपर्क करें! चीन निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी से 3-15 किलोवाट आवासीय पीवी के लिए 1000 वी डीसी, 2-32 ए, 20 केए ब्रेकिंग डिवाइस है कंबाइनर-बॉक्स।

विशेषता

SYF5 श्रृंखला फ़्यूज़ शेल उच्च गलनांक PA66 सामग्री से बना है, जो है अधिक सुरक्षित और अधिक विश्वसनीय.
फ़्यूज़िबल कोर शुद्ध चांदी की शीट से बना एक परिवर्तनीय क्रॉस-सेक्शन पिघला हुआ है उच्च शक्ति वाले चीनी मिट्टी के बने पिघलने वाली ट्यूब में संपुटित। पिघलना ट्यूब रासायनिक रूप से उपचारित उच्च शुद्धता वाली क्वार्ट्ज रेत और विशेष से भरी होती है चाप शमन माध्यम के रूप में रसायनों का उपचार किया। पिघल के दो सिरे हैं स्पॉट वेल्डिंग द्वारा अंतिम कैप से मजबूती से जुड़ा हुआ है।

अनुप्रयोग परिदृश्य

1.आवासीय छत पीवी (3-15 किलोवाट)

एकल-चरण 5-10 किलोवाट या तीन-चरण 10-15 किलोवाट के लिए 1000 वी डीसी स्ट्रिंग बॉक्स फिट बैठता है सिस्टम; 10.3 × 38 मिमी फ़्यूज़ लिंक सामान्य 6-25 ए स्ट्रिंग फ़्यूज़ से मेल खाते हैं।

2. छोटे कारपोर्ट और बालकनी सौर किट

1000 वी रेटिंग 450 डब्ल्यू मॉड्यूल के 2-4 स्ट्रिंग्स को कवर करती है; कॉम्पैक्ट 1P आइसोलेटर बचाता है मॉड्यूल के नीचे लगे प्लास्टिक IP65 बाड़ों में जगह।

3.घरेलू हाइब्रिड इन्वर्टर-बैटरी सर्किट

48 वी/51.2 वी बैटरी स्टैक को 600-800 वी डीसी बस के अंदर तक अलग करता है 5-10 किलोवाट हाइब्रिड इकाइयाँ; 20 kA ब्रेकिंग बैटरी की छोटी खराबी को संभालती है।

4.घरेलू ईवी एसी चार्जर (7-11 किलोवाट)

जब चार्जर आंतरिक 800 V DC PFC बस का उपयोग करते हैं, तो SYF5-32P रखरखाव प्रदान करता है डीसी लिंक संधारित्र से पहले अलगाव।

5. कम-शक्ति डीसी प्रकाश व्यवस्था/उद्यान माइक्रो-ग्रिड

छोटे पीवी खंभों द्वारा संचालित 380 वी/750 वी डीसी गार्डन या स्ट्रीट-लाइट बस की सुरक्षा करता है; PA66 आवास बाहरी तापमान -40 डिग्री सेल्सियस से +90 डिग्री सेल्सियस तक का सामना कर सकता है।

तकनीकी मापदण्ड

नमूना	SYF5-32P
खम्भों की संख्या	1पी
मानक के अनुसार	आईईसी60269-1 आईईसी60269-6


रेटेड ऑपरेटिंग वोल्टेज यूई वीडीसी	1000VDC
ए में रेटेड वर्तमान	2-32ए
तोड़ने की क्षमता kA	20 के.ए
सुरक्षा स्तर	आईपी20
वायरिंग एमएम²	1-10मिमी²
तापमान रेंज आपरेट करना	-40℃~+90℃

ऊंचाई	≤2000 मी
सापेक्षिक आर्द्रता	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

स्थापना वातावरण	कोई महत्वपूर्ण कंपन और झटका नहीं

स्थापना श्रेणी	तृतीय श्रेणी

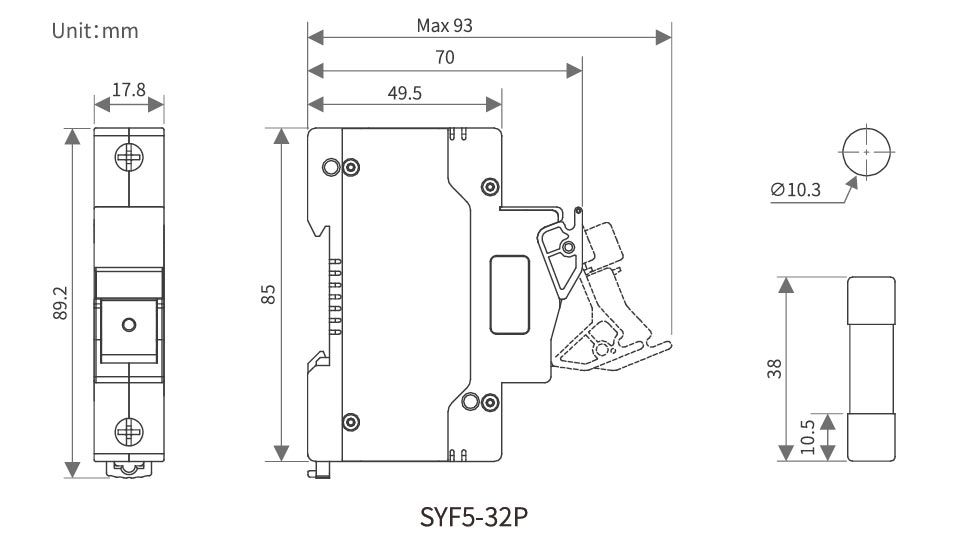

उपस्थिति और स्थापना आयाम

DC 1000V Fuse Holder

डीसी वायरिंग आरेख

DC 1000V Fuse Holder

फ़्यूज़ कोर आकार (मिमी)	रेटेड वर्तमान (ए)	रेटेड वोल्टेज (वी)	बिजली की हानि		जूल अभिन्न
			बिजली की हानि		जूल अभिन्न
			0.7इंच(डब्ल्यू)	1.01 एन (डब्ल्यू)	आर्क फ्रंट जूल इंटीग्रल P't(A²s)	कुल मेल्टिंगजूल इंटीग्रल I²t(A²s)
			0.7इंच(डब्ल्यू)	1.01 एन (डब्ल्यू)	आर्क फ्रंट जूल इंटीग्रल P't(A²s)	कुल मेल्टिंगजूल इंटीग्रल I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
