डीसी ड्रॉआउट-टाइप आइसोलेटर स्विच

SYDSC-32 DC ड्रॉआउट-टाइप आइसोलेटर स्विच, चीन स्थित निर्माता द्वारा आपूर्ति किया गया झेजियांग साउथ्या न्यू एनर्जी एलएलसी, एक 1500 वी डीसी, 32 ए रोटरी आइसोलेटर है इसमें डबल-ब्रेक, घूमने वाले संपर्क शामिल हैं जो तेजी से आर्क विलुप्त होने को सुनिश्चित करते हैं और उच्च विश्वसनीयता. 1200 ए शॉर्ट-सर्किट मेक-प्रूफ रेटिंग और 8 के साथ मिमी संपर्क अंतर, इसे सौर कॉम्बिनर में सुरक्षित सर्किट अलगाव के लिए डिज़ाइन किया गया है बक्से, बैटरी स्ट्रिंग्स, और ऊर्जा-भंडारण प्रणालियाँ।

विशेषता

डबल-संपर्क रोटरी कनेक्शन
IP66 सुरक्षा
गैर polarity
लघु चाप
ज्वाला मंदक सामग्री

अनुप्रयोग परिदृश्य

1.पीवी कंबाइनर बॉक्स

तारों और इन्वर्टर के बीच, रोटरी हैंडल एक साथ लगाया गया है सकारात्मक और नकारात्मक कंडक्टरों को डिस्कनेक्ट करता है; डबल-ब्रेक संपर्क 1500 वी डीसी आर्क-मुक्त अलगाव प्रदान करें और इंस्टॉलरों को दृश्यमान ब्रेक दें सुरक्षित रख-रखाव के लिए आवश्यक है।

2.बैटरी ऊर्जा भंडारण डीसी पैनल

बैटरी-क्लस्टर बसबार पर स्थापित, आइसोलेटर बाधित हो सकता है एकल, तीव्र गति में बैटरी-साइड डीसी; यह 1200 ए शॉर्ट-सर्किट है मेक-प्रूफ रेटिंग आपातकाल के दौरान रिवर्स फॉल्ट धाराओं का सामना करती है शटडाउन.

3. फास्ट-चार्जिंग पाइल्स

800 V फास्ट चार्जर के अंदर, 4-पोल संस्करण दो स्वतंत्र को अलग करता है बैटरी फ़ीड. गैर-ध्रुवीय डिज़ाइन द्विदिशीय का समर्थन करता है चार्जिंग/डिस्चार्जिंग, जबकि IP66 संलग्नक दीर्घकालिक आउटडोर सुनिश्चित करता है विश्वसनीयता.

4.वाणिज्यिक और उपयोगिता-स्केल इन्वर्टर डीसी साइड

जब किसी इन्वर्टर को सेवा या प्रतिस्थापन की आवश्यकता होती है, तो SYDSC-32 स्पष्ट जानकारी देता है ब्रेक प्वाइंट, टर्मिनलों को आर्क क्षति से बचाता है, और -40 डिग्री सेल्सियस से संचालित होता है रेगिस्तान या उच्च ऊंचाई वाले पौधों के लिए +85 डिग्री सेल्सियस।

5.कंटेनरीकृत भंडारण उप-इकाइयाँ

फ़्यूज़ या ब्रेकर के साथ क्लस्टर-स्तरीय रखरखाव स्विच के रूप में उपयोग किया जाता है, यह दो-चरणीय अलगाव योजना-फ्यूज प्लस आइसोलेटर-आउटेज को सीमित करता है समग्र सिस्टम उपलब्धता का दायरा और सुधार।

तकनीकी मापदण्ड

वायरिंग पैरामीटर

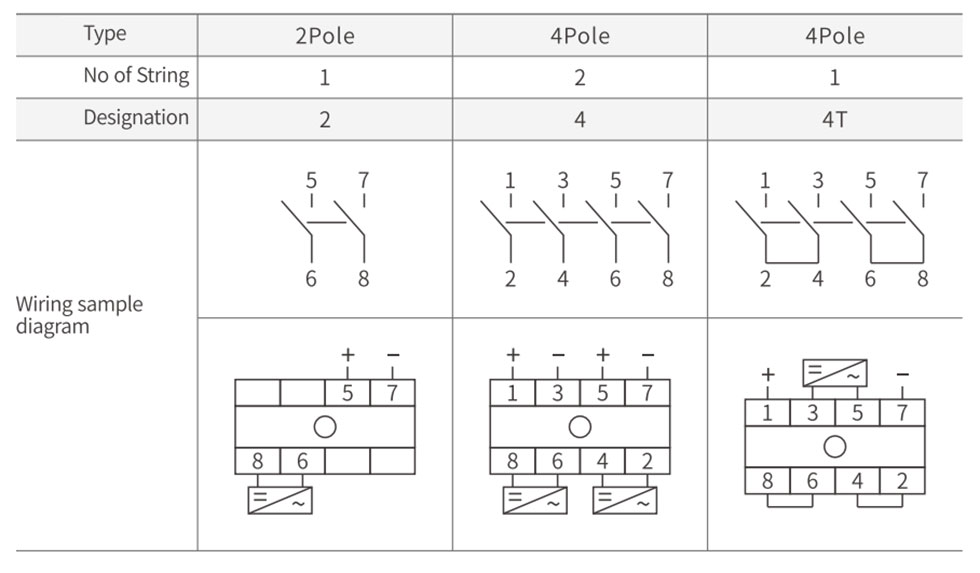

वायरिंग का नक्शा

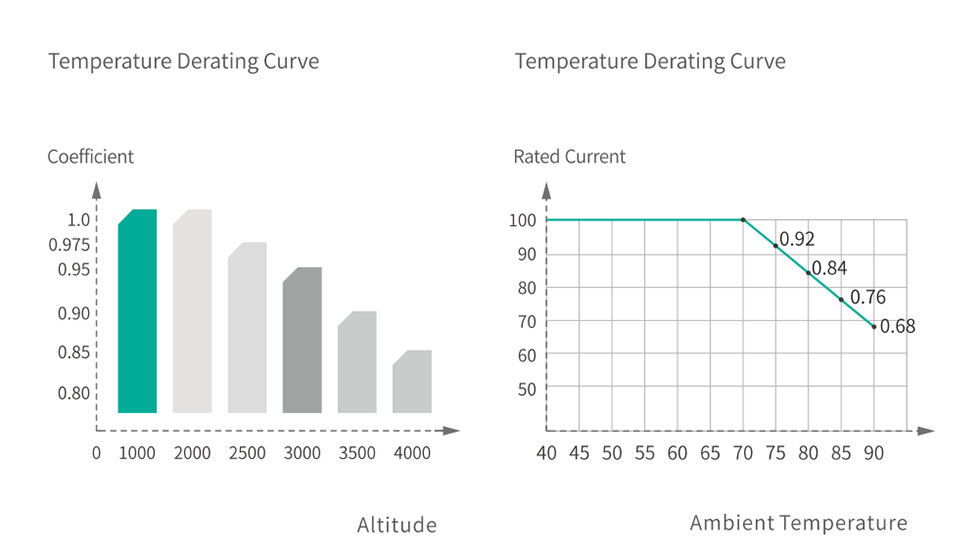

व्युत्पन्न वक्र

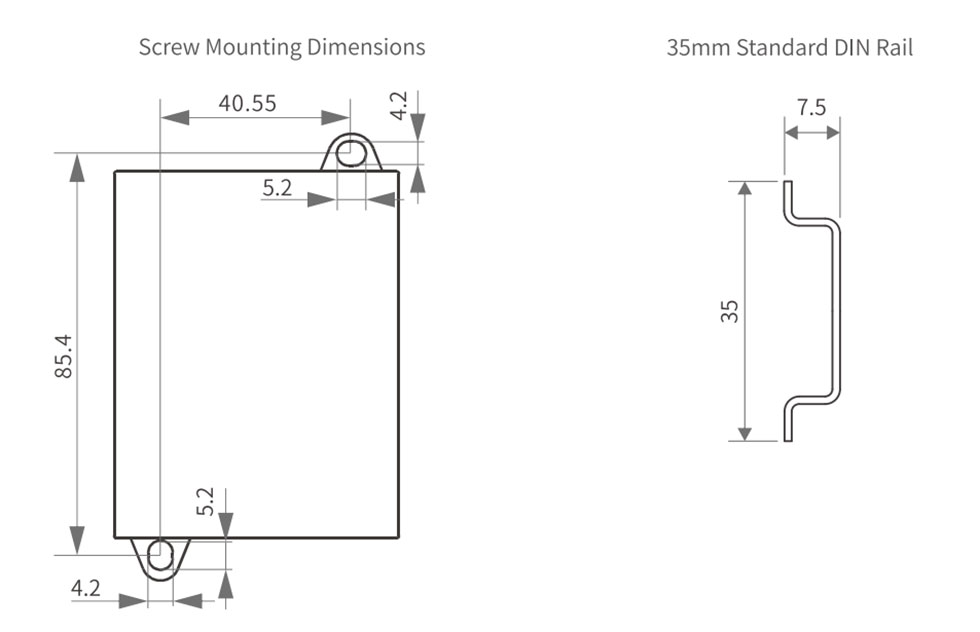

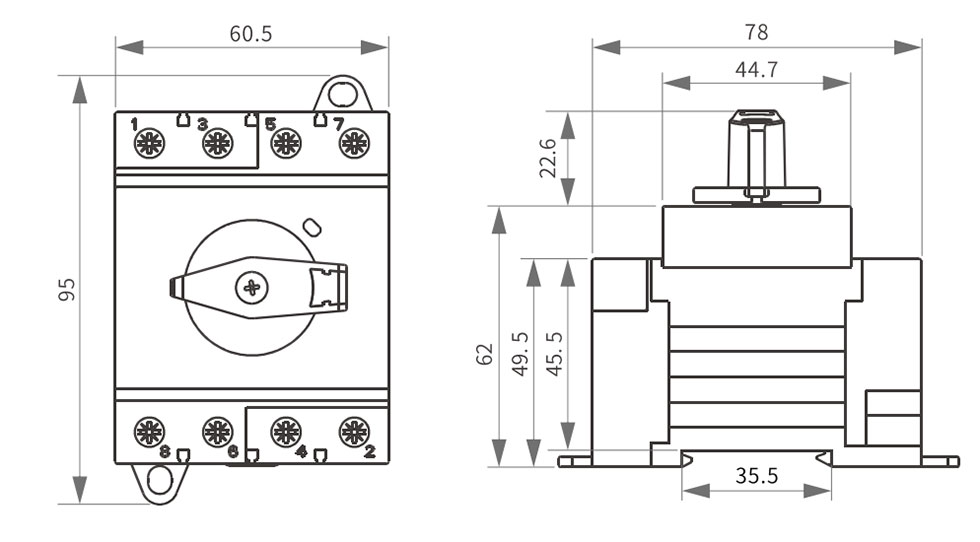

उपस्थिति और स्थापना आयाम
