20kW AC ऑप्टिकल स्टोरेज इंटीग्रेटेड बॉक्स

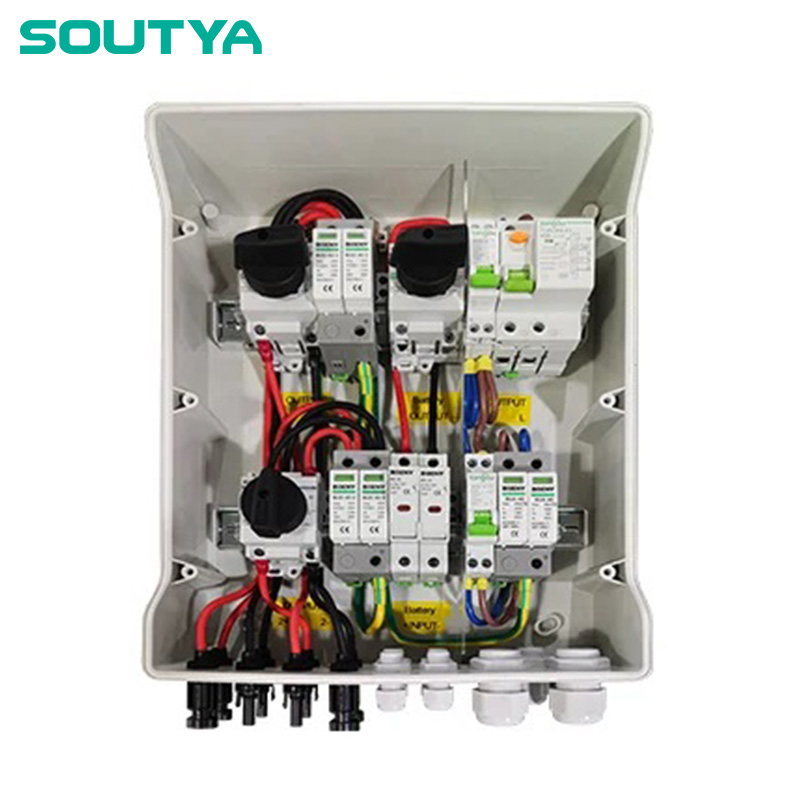

20kW AC ऑप्टिकल स्टोरेज इंटीग्रेटेड बॉक्स, चीन निर्माता द्वारा आपूर्ति किया गया झेजियांग साउथ्या न्यू एनर्जी एलएलसी, एक तीन-चरण फोटोवोल्टिक-बैटरी-ग्रिड है हाइब्रिड वितरण इकाई का निर्माण यूवी-स्थिर पॉलीकार्बोनेट से किया गया है टिकाऊ आउटडोर माउंटिंग के लिए हाउसिंग और IP65-रेटेड सीलिंग। बाड़ा तीन 600 वी डीसी सर्ज-सुरक्षात्मक उपकरणों और चार 2-पोल डीसी को एकीकृत करता है ब्रेकर जो तीन पीवी को ओवर-वोल्टेज और लोड-ब्रेक सुरक्षा प्रदान करते हैं स्ट्रिंग प्लस एक बैटरी स्ट्रिंग, जबकि फ़ैक्टरी-वायर्ड सकारात्मक, नकारात्मक और पीई बसबार भरोसेमंद ग्राउंडिंग निरंतरता सुनिश्चित करते हैं। 380/400 वी पर तीन चरण वाली तरफ इसमें दो 4-पोल एसी एमसीबी, एक 4-पोल 385 वी एसी एसपीडी, दो हैं ग्रिड/आइलैंड स्विचिंग के लिए 4-पोल एसी कॉन्टैक्टर और एक 4-पोल आरसीसीबी 40 ए 30 एमए टाइप ए, सभी फैक्टरी-एक लौ-रिटार्डेंट के पीछे डीआईएन रेल पर लगे हुए हैं विभाजन. इसे 20 किलोवाट तीन-चरण पीवी-प्लस-बीईएसएस अनुप्रयोगों के लिए इंजीनियर किया गया है आवश्यक संयोजन, वृद्धि प्रतिरक्षा, पृथ्वी-दोष सुरक्षा और प्रदान करता है एक लॉक करने योग्य, दीवार पर लगे कैबिनेट में मैन्युअल अलगाव।

अनुप्रयोग परिदृश्य

1. वाणिज्यिक छतें (15-30 किलोवाट)

20 किलोवाट की तीन-चरण रेटिंग मानक वाणिज्यिक छत सरणियों के साथ संरेखित होती है; बॉक्स तीन पीवी स्ट्रिंग और एक बैटरी स्ट्रिंग को एक 380 V में जोड़ता है आउटपुट, कई दीवार पर लगे ब्रेकरों को हटाना और गति बढ़ाना कमीशनिंग.

2. कार-पोर्ट और कैनोपी संरचनाएं

इसका उथला, IP65 वॉल-माउंट एनक्लोजर सीधे स्टील बीम पर बोल्ट लगाता है, जो देता है पार्किंग शेल्टर पीवी, बैटरी और के लिए एक लॉक करने योग्य, दृश्य-अलगाव बिंदु है डीसी और एसी डिब्बों को सुरक्षित रखते हुए ग्रिड सर्किट वाहन की धुलाई या रखरखाव।

3. प्रकाश-औद्योगिक मुखौटा बीआईपीवी

यूवी-स्थिर पॉली कार्बोनेट और सामने के दरवाजे के रोटरी हैंडल फ्लश की अनुमति देते हैं गोदाम की दीवारों पर स्थापना; सुविधा प्रबंधक किसी भी डीसी या एसी को डिस्कनेक्ट कर सकते हैं एचवीएसी की सर्विसिंग करते समय या उसी से प्रकाश व्यवस्था करते समय स्वतंत्र रूप से सर्किट हाइब्रिड इन्वर्टर.

4. कृषि ग्रीनहाउस और खलिहान

4-पोल आरसीसीबी और एसी/डीसी एसपीडी वेंटिलेशन पंखे, सिंचाई पंपों की सुरक्षा करते हैं और खुले मैदानों में आम तौर पर बिजली से प्रेरित क्षणिक पदार्थों से फ़ीड प्रणालियाँ, जबकि दो एसी संपर्ककर्ता स्वचालित ग्रिड-टू-आइलैंड स्थानांतरण को सक्षम करते हैं रुकावटें

5. 30 किलोवाट तक ग्राउंड-माउंटेड सब-एरे

फ़ैक्टरी-वायर्ड डीसी बसें और तीन-चरण एसी अनुभाग फ़ील्ड वायरिंग समय को कम करते हैं ट्रैकर या फिक्स्ड-टिल्ट पंक्तियों के लिए, एक प्लग-एंड-प्ले हब प्रदान करता है जो विलीन हो जाता है तीन पीवी स्ट्रिंग, एक बैटरी स्ट्रिंग और एक 20 किलोवाट तीन-चरण इन्वर्टर आउटपुट एक मौसम-रोधी कैबिनेट में।
