1000V डीसी सर्ज प्रोटेक्टर डिवाइस

SYS5-40P 1000V DC सर्ज प्रोटेक्टर डिवाइस, चीन स्थित द्वारा आपूर्ति की गई निर्माता झेजियांग साउथ्या न्यू एनर्जी एलएलसी, एक 500-1000 वी डीसी, टी2-क्लास है 40 केए अधिकतम डिस्चार्ज करंट और ≤3.9 केवी वोल्टेज-सुरक्षा के साथ एसपीडी स्तर, आवासीय में बिजली और स्विचिंग सर्ज को रोकने के लिए डिज़ाइन किया गया छत पर पीवी स्ट्रिंग्स, छोटे सी एंड आई सौर संयंत्र और घरेलू बैटरी-भंडारण सिस्टम.

अनुप्रयोग परिदृश्य

1.आवासीय छत पी.वी

5-20 किलोवाट एकल या तीन-चरण स्ट्रिंग इनवर्टर के डीसी पक्ष पर स्थापित, यह प्रेरित बिजली और स्विचिंग क्षणकों को दबाता है; 3.9 केवी सुरक्षा लेवल सुरक्षा 600-800 V स्ट्रिंग इन्सुलेशन, जबकि IP20 DIN-रेल आवास घरेलू वितरण बोर्ड के अंदर फिट बैठता है।

2. छोटे सी एंड आई मेटल-डेक सौर संयंत्र

20-60 किलोवाट सिस्टम में, प्रति दो स्ट्रिंग में एक एसपीडी स्थापित किया जाता है कंबाइनर बॉक्स. रिमोट-सिग्नल संपर्क समानांतर और तार से जुड़े होते हैं इन्वर्टर का आरएस-485 पोर्ट, मालिक के मोबाइल पर "एसपीडी विफलता" अलार्म भेज रहा है ऐप और ऑनसाइट निरीक्षण में कटौती।

3.होम हाइब्रिड पीवी-बैटरी इकाइयाँ

48 वी/51.2 वी बैटरी स्टैक और ऑल-इन-वन की 600 वी डीसी बस के बीच इन्वर्टर, एसपीडी बैटरी डीसी-डीसी द्वारा उत्पन्न स्विचिंग सर्ज को रोकता है पीवी मॉड्यूल में प्रतिबिंबित होने के चरण।

4.सामुदायिक डीसी चार्जर ≤80 किलोवाट

पावर मॉड्यूल को फीड करने वाली 750 वी डीसी बस पर, एसपीडी आर्किंग को दबा देता है बार-बार प्लग/अनप्लग चक्र के कारण होने वाले उछाल, आंतरिक SiC की रक्षा करते हैं MOSFETs और हॉल सेंसर।

5. टेलीकॉम टावर सोलर रेट्रोफिट्स

ए -48 वी लोड 800 वी पीवी बस के साथ समान अर्थिंग नेटवर्क साझा करता है; एसपीडी बिजली को फीडर केबल के साथ पावर शेल्टर में जाने से रोकता है, बीबीयू और परिवहन उपकरण को ऑन-एयर रखना।

तकनीकी मापदण्ड

नोट: T2 श्रेणी SPD का उपयोग मुख्य रूप से वितरण प्रणालियों के मुख्य आने वाले कैबिनेट में किया जाता है।

सहायक उपकरण

विफलता अलगाव डिवाइस

सर्ज रक्षक एक विफलता अलगाव सुरक्षा उपकरण से सुसज्जित है। जब ओवरहीटिंग के कारण प्रोटेक्टर टूट जाता है, तो यह उपकरण एक संकेत संकेत प्रदान करते हुए स्वचालित रूप से इसे पावर ग्रिड से डिस्कनेक्ट कर सकता है। जब रक्षक सामान्य रूप से कार्य कर रहा होता है, तो संकेतक विंडो हरा दिखाई देती है; विफलता अलगाव के बाद, विंडो लाल प्रदर्शित होती है।

अलार्म रिमोट सिग्नल डिवाइस

रक्षक का निर्माण रिमोट सिग्नल संपर्कों से किया जा सकता है। इस डिवाइस में सामान्य रूप से खुले और सामान्य रूप से बंद संपर्कों का एक सेट शामिल है। जब रक्षक सामान्य रूप से कार्य कर रहा होता है, तो सामान्य रूप से बंद संपर्क चालू हो जाता है। यदि रक्षक के एक या अधिक मॉड्यूल विफल हो जाते हैं, तो संपर्क सामान्य रूप से बंद से सामान्य रूप से खुले में बदल जाएगा, जिससे सामान्य रूप से खुले संपर्क को गलती संकेत भेजने के लिए सक्रिय किया जाएगा।

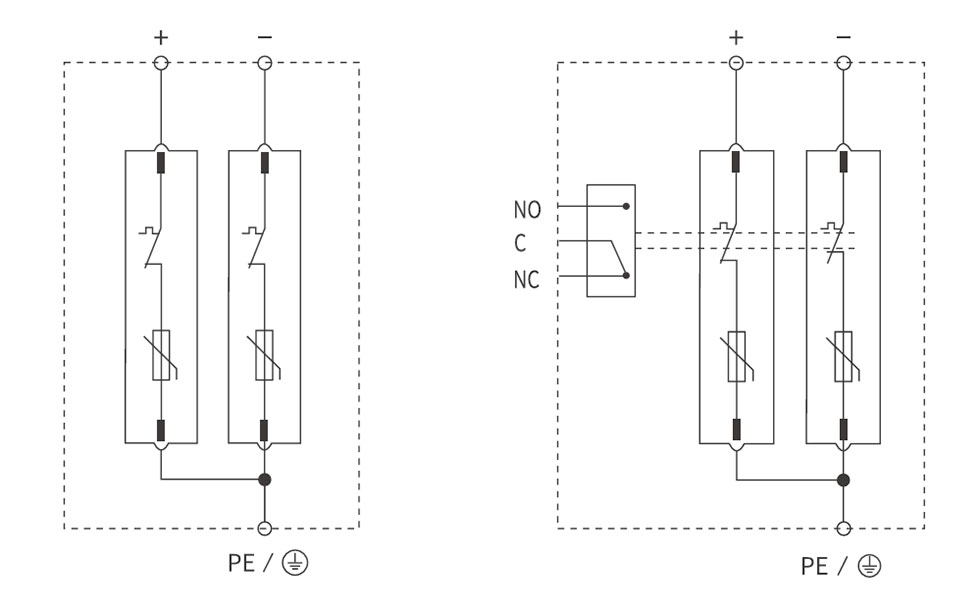

वायरिंग का नक्शा

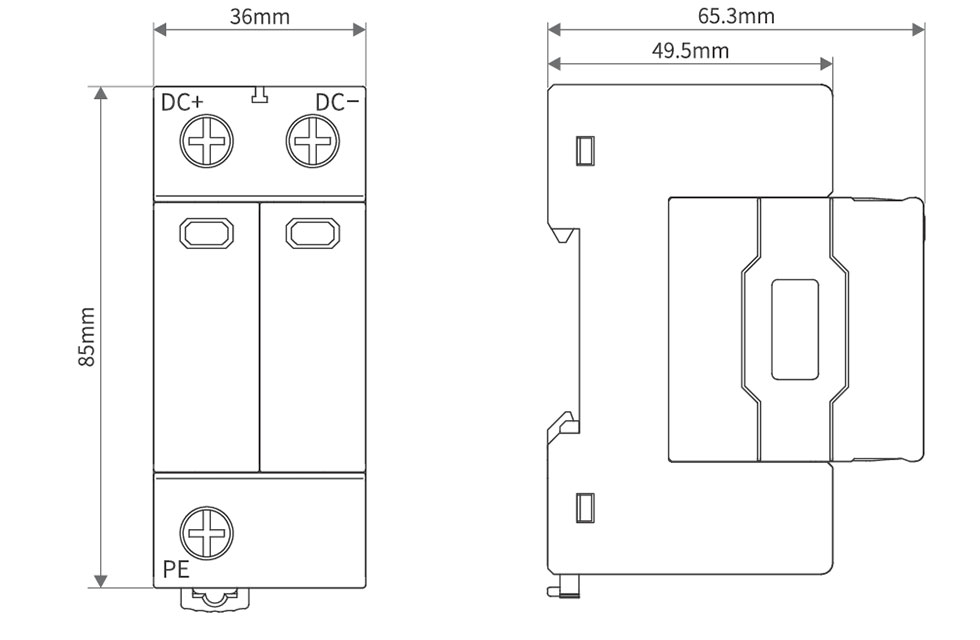

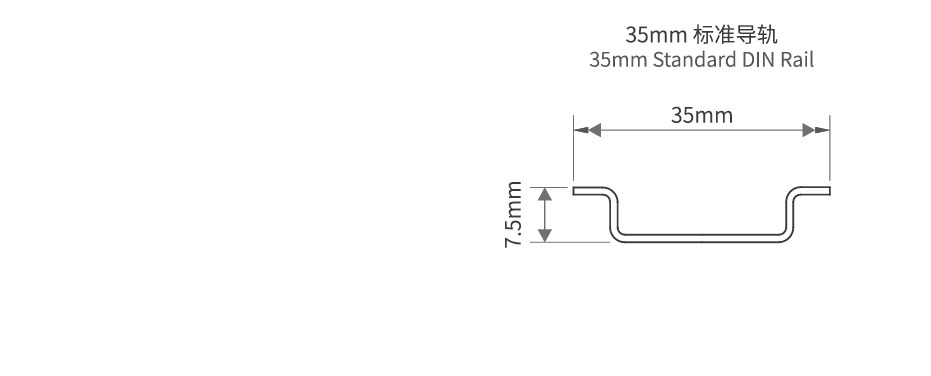

उपस्थिति और स्थापना आयाम
